Diagramme
Wo finde ich Diagramme und Kategorien?
Über den Menüeintrag Diagramme erreichen Sie alle Diagramme des aktuellen Repositorys, die möglicherweise in Kategorien sortiert sind.
Im Bereich Diagramme können Sie zwischen den Ansichten Diagrammliste und Dashboard wechseln. Initial wird Ihnen der Tab Diagrammliste präsentiert. Dort werden im Hauptbereich alle Diagramme aufgelistet, die das aktuelle Repository als direkt übergeordnete Kategorie haben.

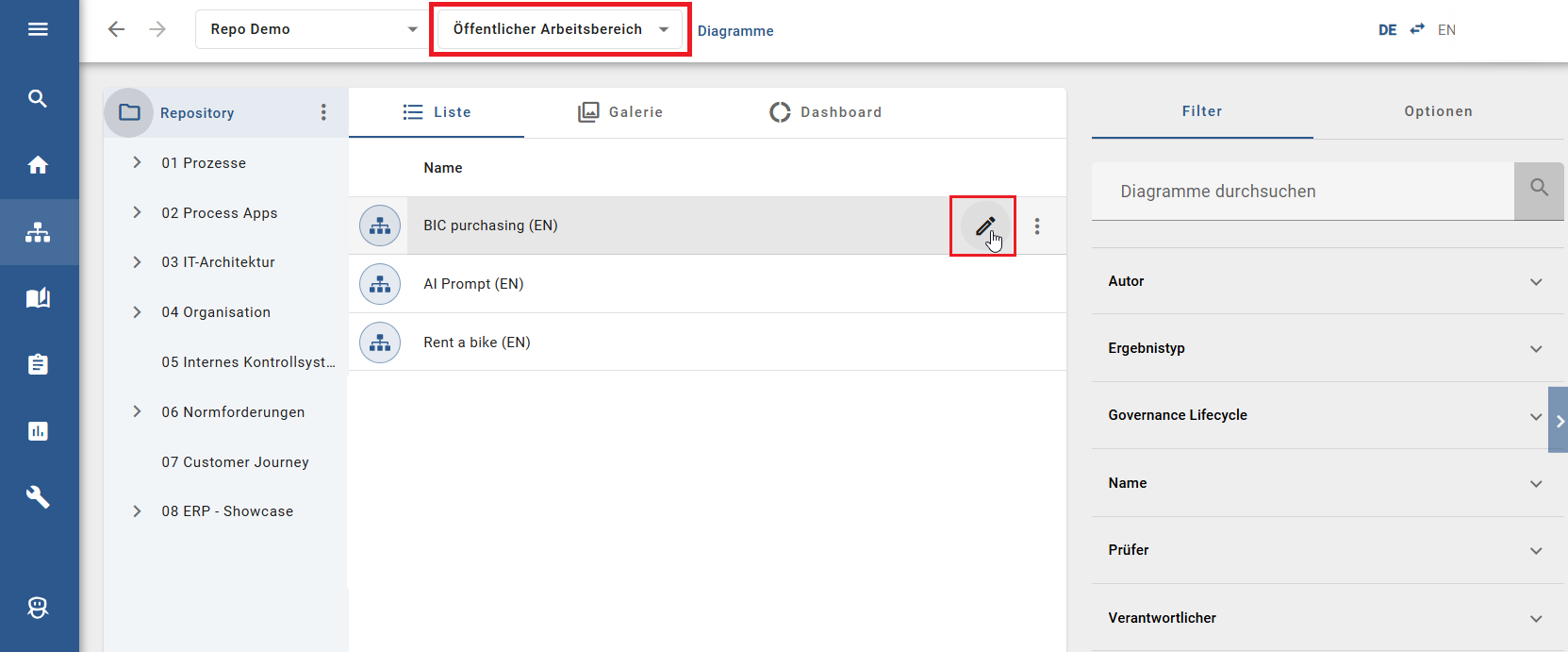

Für jedes Diagramm sehen Sie hier in der aktuellen Inhaltssprache den Namen und den zugehörigen Diagrammtyp in der UI Sprache. Mit einem Klick auf einen Diagramm-Listeneintrag gelangen Sie zu dessen Diagrammansicht und können von hier aus alternative Ansichten erreichen.
In der vertikalen Leiste links vom Hauptbereich befinden sich die Kategorien. Wählen Sie Kategorien öffnen, um das Explorer Menü einzublenden. Dazu können Sie auf das Ordner-Icon oder auf die komplette vertikale Leiste klicken.
Dann sehen Sie hier in der aktuellen Inhaltssprache den Namen der direkt dem Repository untergeordneten Kategorien. Durch Selektieren einer Kategorie öffnet sich diese und im Hauptbereich erscheinen alle darin enthaltenen Diagramme.
Weiterhin können Kategorien auch Unterkategorien enthalten, was ein Pfeil links neben den Kategorienamen andeutet. Die Unterkategorien sich ebenfalls durch einen Mausklick auf den Namen oder auf den Pfeil expandieren. Die Kategorieleiste lässt sich über den Button Kategorien minimieren wieder einklappen. Weiterhin können Sie über die Kopfleiste navigieren.
Tipp
Vergrößern Sie den Hauptbereich, indem Sie das Menü in der linken Seitenleiste einklappen.
Sie haben die Möglichkeit die Größe des Kategorien-Explorers anzupassen. Gehen Sie mit der Maus an den rechten Rand des Kategorien-Explorers. Daraufhin können Sie die blaue auftretende Linie mit gedrückter Maus nach links (verkleinern) oder nach rechts (vergrößern) verschieben.

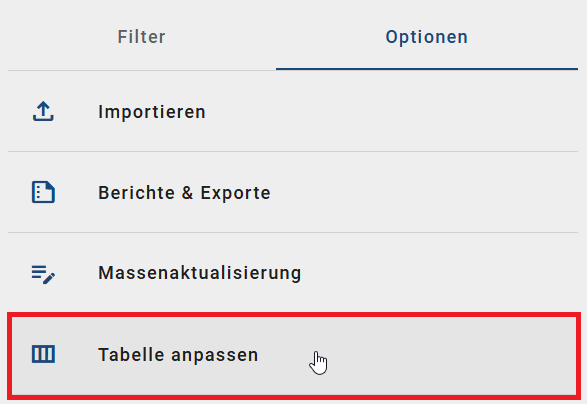

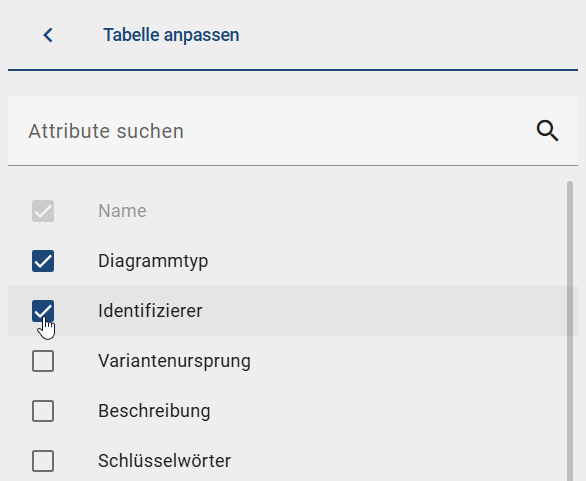

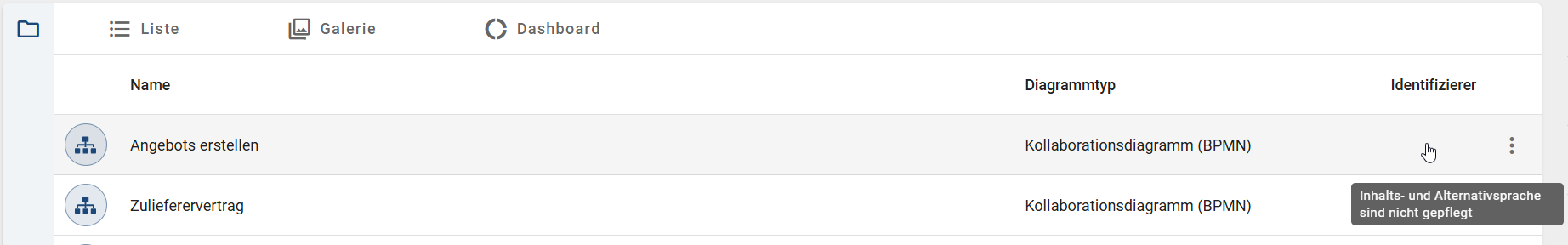

Auf der rechten Bildschirmseite finden Sie in der Desktopansicht die Optionen und den Filter. Letzteres ist unter der verlinkten Frage näher erläutert. Als Optionen werden Ihnen aktuell verschiedene Exports angeboten. Diese Funktionen generieren Ihnen Excel Dateien mit den Inhalten und weiteren Informationen zu allen Diagrammen der Kategorie. Nähere Informationen zu diesen Optionen finden Sie im Kapitel Exporte.
Wie kann ich ein Diagramm erstellen?
Sie können ein neues Diagramm erstellen, indem Sie auf den Button unten rechts in der Diagrammliste klicken.

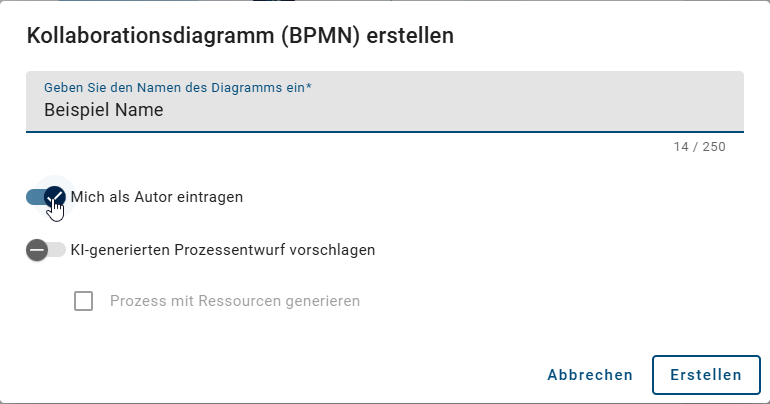

Nachdem Sie darauf geklickt haben, stehen Ihnen zwei Optionen zur Verfügung, die Option des Quick Modelers und die Option eines KI-generierten Entwurfs.
Wählen Sie die Option des Quick Modelers, dann geben Sie Ihrem neuen Diagramm einen Namen und laden Sie die entsprechende BPMN-Datei hoch. Die Vorlage dafür finden Sie hier.
Bemerkung
Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator und Editor eine Excel-Datei importieren können. Autoren, die normalerweise keinen Zugriff auf das erstellte Diagramm haben, sind von dieser Importfunktion ausgeschlossen.

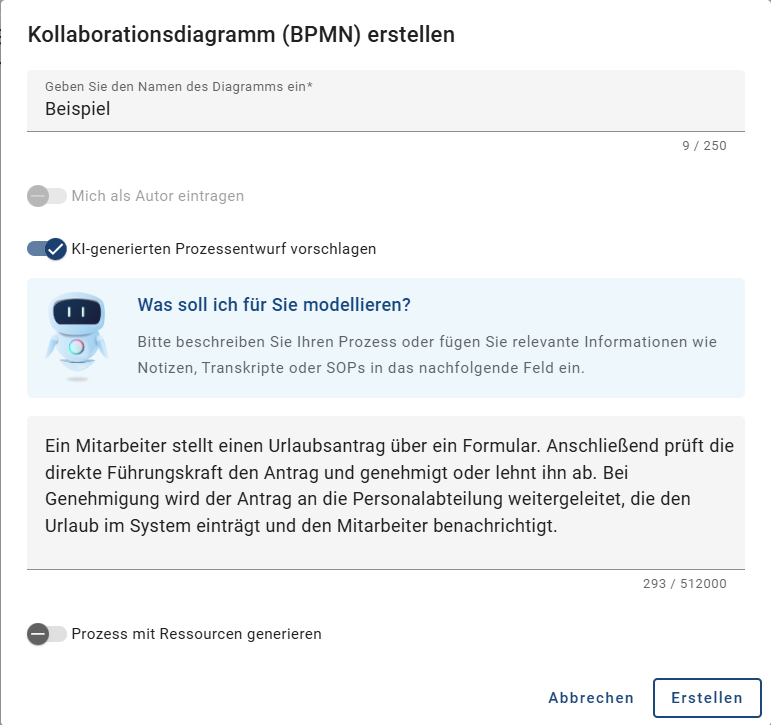

Wählen Sie die Option des KI-generierten Entwurfs, geben Sie Ihrem neuen Diagramm einen Diagrammnamen.
Bemerkung
Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator oder Editor ein KI-generierten Entwurf erstellen können.
Nachdem Sie Ihre bevorzugte Option ausgewählt haben, klicken Sie auf Erstellen, um Ihr neues Diagramm anzeigen zu können.
Quick Modeler
Der Quick Modeler ist eine Excel-Datei mit einer Tabelle, die für schnelles Modellieren benötigt wird. Innerhalb der Excel-Datei finden Sie eine detaillierte Einführung in den Quick Modeler, sowie eine Vorlage mit einem Beispiel.
Download Quick Modeler Vorlage (Excel)
Hinweis
Aktuell ist diese Excel-Datei erforderlich, um ein neues Diagramm zu erstellen.
Hinweis
Bitte beachten Sie, dass die Excel-Datei derzeit nur auf Englisch verfügbar ist.
Bemerkung
Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator und Editor eine Excel-Datei importieren können. Autoren, die normalerweise keinen Zugriff auf das erstellte Diagramm haben, sind von dieser Importfunktion ausgeschlossen.
KI-generierte Diagramme
Wie kann ich einen BPMN-Entwurf für meinen Prozess erhalten, wenn ich ein neues Diagramm erstelle?
Mit dem KI-generierten BPMN-Entwurf können Sie Ihr Diagramm mithilfe von KI (Künstlicher Intelligenz) erstellen. Wenn Sie diese Option auswählen, müssen Sie einen Namen im entsprechenden Eingabefeld eingeben. Sobald Sie einen Namen eingegeben haben, wird die Schaltfläche Erstellen aktiviert.
Nachdem Sie das neue Diagramm erstellt haben, wird Ihnen ein Lade-Spinner angezeigt. Dieser Vorgang kann einige Minuten in Anspruch nehmen. Danach werden Sie entweder zur Diagrammansicht weitergeleitet, um Ihr Diagramm anzusehen, oder Sie erhalten eine Fehlermeldung mit einem entsprechenden Fehlercode.
Bemerkung
Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator oder Editor einen KI-generierten Entwurf erstellen können.
Funktionen im Kategorien-Explorer
Damit Sie die Funktionen im Kategorien-Explorer verwenden können, müssen Sie der Rolle Administrator, Editor oder Autor zugeordnet sein und sich im Öffentlichen Arbeitsbereich befinden. Wie Sie den Bereich wechseln, finden Sie hier.
Wie kann ich Diagrammkategorien erstellen?
Sie können Diagrammkategorien im Kategorien-Explorer erstellen. Öffnen Sie dafür das Explorer Menü und klicken Sie auf das Kontextmenü (Drei Punkte) neben Ihrem Repository Ordner. Wählen Sie die Option Neue Kategorie.
Geben Sie einen Kategorienamen ein und bestätigen Sie mit Erstellen. Die Diagrammkategorie wird Ihnen anschließend alphabetisch sortiert im Kategorien-Explorer angezeigt.
Hinweis
Sie können ebenfalls Unterkategorien für bereits vorhandene Oberkategorien erstellen. Klicken Sie dafür auf das Kontextmenü neben dem Kategorienamen und wiederholen Sie den Vorgang. Die dabei erstellten Kategorien werden in den selektierten Oberkategorien als Unterkategorien aufgelistet.
Wie kann ich Diagrammkategorien umbenennen?
Für die Umbenennung einer Diagrammkategorie müssen Sie auf das Kontextmenü (Drei Punkte) klicken und Umbenennen auswählen.
Im darauf erscheinenden Dialogfenster können Sie der ausgewählten Kategorie einen neuen Namen geben. Geben Sie dafür den gewünschten Namen ein und klicken Sie auf Umbenennen. Wenn Sie den Vorgang verwerfen wollen, klicken Sie auf Abbrechen.
Nachdem Sie die Umbenennung abgeschlossen haben, wird der aktualisierte Name im Kategorien-Explorer angezeigt. Nutzer, welche sich gleichzeitig auf dem Kategorien-Explorer befinden, müssen für den aktualisierten Namen die Sicht neu laden.
Bemerkung
Sie müssen mindestens ein Zeichen für die Umbenennung eingeben, um diese umzusetzen.
Bemerkung
Die Änderung des Kategorienamen erfolgt nur für Ihre Inhaltssprache.
Wie kann ich Diagrammkategorien löschen?
Sie können Ober- und Unterkategorien nach Ihrem Bedarf löschen. Klicken Sie dafür auf das Kontextmenü (Drei Punkte) neben dem Kategorienamen und wählen Sie Löschen.
Daraufhin erscheint ein Dialogfenster. Sollten Sie die Kategorie nicht löschen wollen, können Sie das Fenster mit dem Abbrechen-Button schließen.
Geben Sie den Kategorienamen ein und klicken Sie auf Löschen um den Löschvorgang abzuschließen.
Hinweis
Befinden sich in der Kategorie untergeordnete Diagramme und Kategorien, so werden diese ebenfalls gelöscht. Der Vorgang kann nicht rückgängig gemacht werden.
Wie kann ich Diagramme und Diagrammkategorien ausschneiden und einfügen?
Diagramme ausschneiden und einfügen
Um ein Diagramm aus einer Diagrammkategorie in eine andere Diagrammkategorie einzufügen, können Sie die Funktion Ausschneiden anwenden. Öffnen Sie dafür die Diagrammkategorie, in welcher sich das gewünschte Diagramm befindet. Klicken Sie auf das Kontextmenü (Drei Punkte) in der Diagrammliste und selektieren Sie Ausschneiden.
Wählen Sie daraufhin die Diagrammkategorie aus, in welcher Sie das Diagramm einfügen wollen. Dies kann sowohl für Über- als auch für Unterkategorien erfolgen. Klicken Sie auf das Kontextmenü der Kategorie und selektieren Sie Einfügen.
Daraufhin wird das gewählte Diagramm aus der Ursprungskategorie entfernt und in die neu ausgewählte Kategorie eingefügt.
Diagrammkategorien ausschneiden und einfügen
Für das Reorganisieren einer Diagrammkategorie klicken Sie auf das Kontextmenü neben dem gewünschten Diagrammkategoriennamen und wählen Sie Ausschneiden.
Dabei wird jede (falls vorhandene) Unterkategorie, sowie alle enthaltenden Diagramme der Kategorie ebenfalls ausgeschnitten. Klicken Sie nun auf das Kontextmenü, in welches die Diagrammkategorie einfügt werden soll, und selektieren Sie Einfügen.
Der Vorgang für das Ausschneiden von Diagrammen als auch für Diagrammkategorien wird abgebrochen, wenn Sie
ein neues Diagramm ausschneiden,
die ESC-Taste drücken,
die Seite aktualisieren oder
das Repository wechseln.
Wie kann ich Diagrammkategorien veröffentlichen?
Klicken Sie für eine Veröffentlichung Ihrer Diagrammkategorie auf das Kontextmenü (Drei Punkte) neben dem Namen und wählen Sie Veröffentlichen aus.
Im darauf erscheinenen Dialogfenster müssen Sie den ausgewählten Kategorienamen und die Begründung für die Veröffentlichung eingeben und auf Veröffentlichen klicken. Wenn Sie den Vorgang abbrechen wollen, klicken Sie auf Abbrechen.
Hinweis
Bei der Veröffentlichung der Diagrammkategorie werden alle untergeordneten Diagramme ebenfalls veröffentlicht. Dafür wird für jedes Diagramm ein Workflow initiiert.
Bemerkung
Sie können ebenso Ihr Repository veröffentlichen. Klicken Sie dafür auf das Kontextmenü neben dem Repository und befolgen Sie dieselben Schritte.
Wie kann ich Diagrammkategorien exportieren?
Export im Kontextmenü (Drei Punkte)
Sie können Diagrammkategorien exportieren, indem Sie auf das Kontextmenü klicken und Exportieren selektieren.
Daraufhin wird ein Archiv der Diagrammkategorie erstellt. Die Mitteilung am unteren rechten Bildschirmrand informiert Sie über den Beginn des Exports.
Export in Optionen
Sie können ebenfalls innerhalb des Options-Bereichs eine Diagrammkategorie exportieren. Klicken Sie dafür auf Berichte & Exporte und selektieren Sie den Button Bericht erstellen neben Kategorie exportieren. Die Mitteilung am unteren rechten Bildschirmrand informiert Sie über den Beginn des Exports.
Wenn der Export erfolgreich abgeschlossen ist, erhalten Sie eine weitere Meldung. Diese enthält einen Link, durch welchen Sie den Export herunterladen können.
Nachdem der Export einmal erstellt wurde, finden Sie im Options-Bereich in der Rubrik Berichte & Exporte einen Bericht herunterladen-Button, wo Sie den Export herunterladen können.
Wie kann ich Diagrammattribute im Dashboard analysieren?
Wenn Sie den Bereich Diagramme über das Menü öffnen, können Sie im Hauptbereich in das Dashboard wechseln.
Das Dashboard bietet Ihnen die Möglichkeit, die Diagrammattribute aller Diagramme des Repositorys zu analysieren. Für jeden verfügbaren Attributtyp erscheint dort ein Chart (Ringdiagramm). Ein Attributtyp ist verfügbar, wenn dieser in der Methode als sichtbar konfiguriert und in mindestens einem Diagramm des Repositorys gepflegt ist. Die Zahl in der Mitte eines Charts gibt an wie viele unterschiedliche Facetten für das Attribut im Repository vorliegen.
In der rechten Seitenleiste befindet sich der Filter. Wenn Sie dort eine oder mehrere Facetten selektieren, werden die Charts aktualisiert und visualisieren nur noch die Diagramme, die die Filterkriterien erfüllen.
Umgekehrt können Sie auch eine Facette im Chart selektieren, wodurch sich der Filter entsprechend aktiviert.
Falls Sie eine oder mehrere Facetten im Filter aktiviert haben und in die Ansicht Diagrammliste wechseln, bleibt der Filter aktiv und es werden auch in der Liste nur die gefilterten Diagramme angezeigt.
Diagramme filtern und suchen
Wie kann ich die Diagramme filtern?
Sowohl in der Diagrammliste als auch im Dashboard haben Sie die Möglichkeit, die Einträge zu filtern. Wechseln Sie dazu gegebenenfalls in der rechten Seitenleiste in den Tab Filter.
Es werden dort alle Attribute gelistet, nach denen Sie im aktuellen Repository filtern können. Durch einen Klick auf ein Attribut öffnen sich alle Facetten des jeweiligen Attributs. Hier können Sie auswählen, nach welchen Facetten gefiltert werden soll. Sie haben die Möglichkeit nach mehreren Facetten gleichzeitig zu filtern. Die Diagrammliste bzw. das Dashboard aktualisieren sich direkt und zeigen die Diagramme entsprechend Ihrer Auswahl. Falls Sie einen oder mehrere Facetten aktiviert haben und zwischen den Ansichten Diagrammliste und Dashboard wechseln, bleibt der Filter aktiv und es werden auch in der jeweils anderen Ansicht nur die gefilterten Diagramme angezeigt.
Gefilterte Diagrammliste:
Gefiltertes Dashboard:
Wenn Sie alle Filter entfernen oder wieder auf den Menüeintrag Diagramme klicken, wird der Filter gelöscht und es werden Ihnen wieder alle Diagramme in der Liste bzw. dem Dashboard angezeigt.
Tipp
Mit den Benutzerrechten eines Reviewers oder höher haben Sie die zusätzliche Filtermöglichkeit Diagrammansichten.
Wie kann ich nach Diagrammen suchen?
Mit der Suchfunktion können Sie im Bereich Diagramme nach Diagrammen suchen. Die Diagrammsuche prüft nach Übereinstimmung mit dem Suchbegriff sowohl im Diagrammtitel als auch den Diagrammattributen. Es werden auch für Sie zugriffsbeschränkte Diagramme, welche Sie jedoch nicht öffnen können, gefunden.
Klicken Sie in das Feld Diagramme durchsuchen im Tab Filter. Geben Sie nun den gewünschten Begriff ein und bestätigten Sie mit Enter oder einem Klick auf das Lupen-Icon.
Falls keine Ergebnisse für Ihren Suchbegriff gefunden werden konnten, wird Ihnen ein entsprechender Hinweis angezeigt. Außerdem erscheint der Button Sprache umschalten & erneut suchen, den Sie betätigen können, um die Alternativsprache als Inhaltssprache zu setzen und eine erneute Suche in der neuen Inhaltssprache zu starten.
Daraufhin werden Ihnen alle Suchergebnisse angezeigt, die den bestimmten Begriff beinhalten.
Wenn Sie anschließend wieder Ihre ganze Diagrammliste anzeigen lassen möchten, klicken Sie auf Suchbegriff löschen neben dem Lupen-Icon.
Hinweis
Hier finden Sie eine Übersicht, welche Optionen Sie bei der Verwendung von Suchbegriffen haben.
Massenbearbeitung
Wenn Sie als Administrator oder Editor dieselbe Art von Attributen in mehreren Diagrammen bearbeiten möchten, können Sie dies über die Massenbearbeitung durchführen. Gehen Sie dazu in die Optionen der Diagrammansicht im Öffentlichen Arbeitsbereich und wählen Sie die Massenbearbeitung aus.
Daraufhin befinden Sie sich im Massenbearbeitungsmodus der jeweiligen Kategorie, in welcher Sie sich aktuell befinden. Alle (gefilterten) Diagramme innerhalb der Kategorie werden Ihnen als Listenansicht angezeigt. Wählen Sie die Diagramme aus, die Sie bearbeiten möchten, und klicken Sie auf Massenbearbeitung starten.
Daraufhin öffnet sich ein Dialogfenster, in dem Sie zunächst den Attributtypen auswählen müssen, den Sie bearbeiten möchten. Sobald Sie einen Attributtypen ausgewählt haben, können Sie die Aktion festlegen, dass der Attributwert ersetzt werden soll. Geben Sie dann den neuen Attributwert an und wählen Sie aus, womit er ersetzt werden soll.
Klicken Sie anschließend auf Aktualisieren, um die Änderungen vorzunehmen oder auf Abbrechen, um keine Änderungen vorzunehmen.
Wenn Sie auf Aktualisieren geklickt haben, öffnet sich ein Bestätigungsfenster. Geben Sie den entsprechenden Bestätigungsbegriff ein, um die Massenbearbeitung zu bestätigen.
Bei erfolgreicher Aktualisierung der entsprechenden Attributwerte in den ausgewählten Diagrammen erhalten Sie eine Erfolgsmeldung. Andernfalls erscheint eine Fehlermeldung.
Welche alternativen Ansichten auf Diagramme gibt es?
Mit dem Öffnen eines Diagramms gelagen Sie zunächst zur Diagrammansicht. Hier wird Ihnen stets der Diagrammname in der Kopfzeile angezeigt und die Diagrammversion des ausgewählten Arbeitsbereichs präsentiert. In der Kopfzeile sehen Sie zusätzlich den Favoriten-Stern.
Neben der Diagrammansicht können Sie sich an dieser Stelle auch die Matrix (1) und die Prozessausführung (2) für die Diagrammtypen „Kollaborationsdiagramm (BPMN)“ und „Prozess (EPK)“ ansehen. Die Matrix steht Ihnen zusätzlich noch für die „Prozessübersichten (WKD)“ zur Verfügung. All diese alternativen Diagrammansichten beziehen sich auf dieselbe Diagrammversion. Je nach aktueller Ansicht des Diagramms haben Sie verschiedene Optionen, welche Sie in der rechten Seitenleiste finden können.
Die verschiedenen Diagrammansichten und dessen Optionen werden in den folgenden Kapiteln näher erläutert.
Diagrammansicht
Wie gelange ich zur Diagrammansicht?
Diese Ansicht ist initial eingestellt. Haben Sie ein Diagramm geöffnet, wird Ihnen die Diagrammversion des gewählten Bereichs präsentiert. Die grafische Darstellung des Diagramms ist dabei immer svg-basiert.
Falls die Diagrammansicht gerade nicht geöffnet ist, können Sie diese mit einem Klick auf das Diagrammansicht aufrufen.
Bemerkung
Die grafische Diagrammansicht bietet Ihnen eine leichte Bedienung mittels der linken Maustaste, bekannt aus Google Maps.
Wie kann ich mir die Eigenschaften in der Diagrammansicht anzeigen lassen?

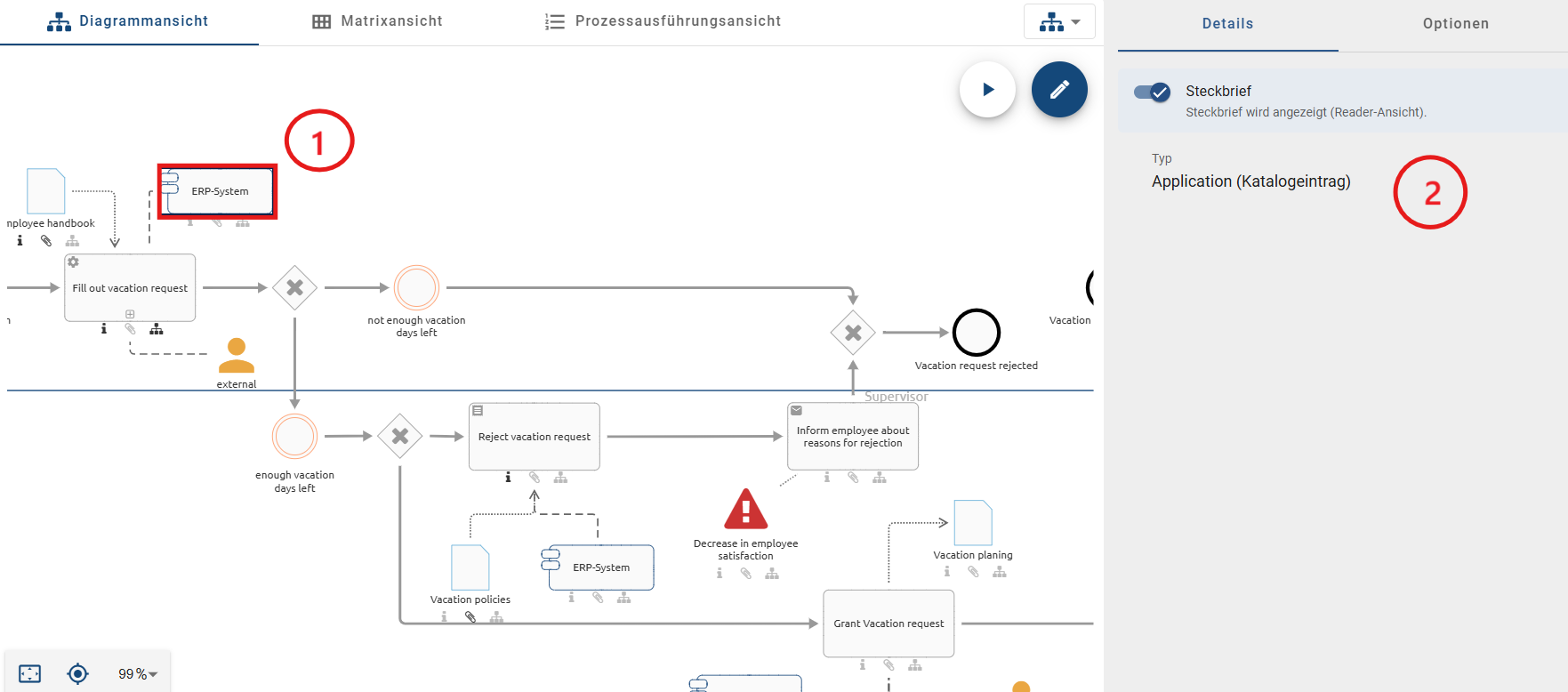

In der Diagrammansicht sehen Sie in der rechten Seitenleiste standardmäßig die Eigenschaften des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie zu den Eigenschaften.

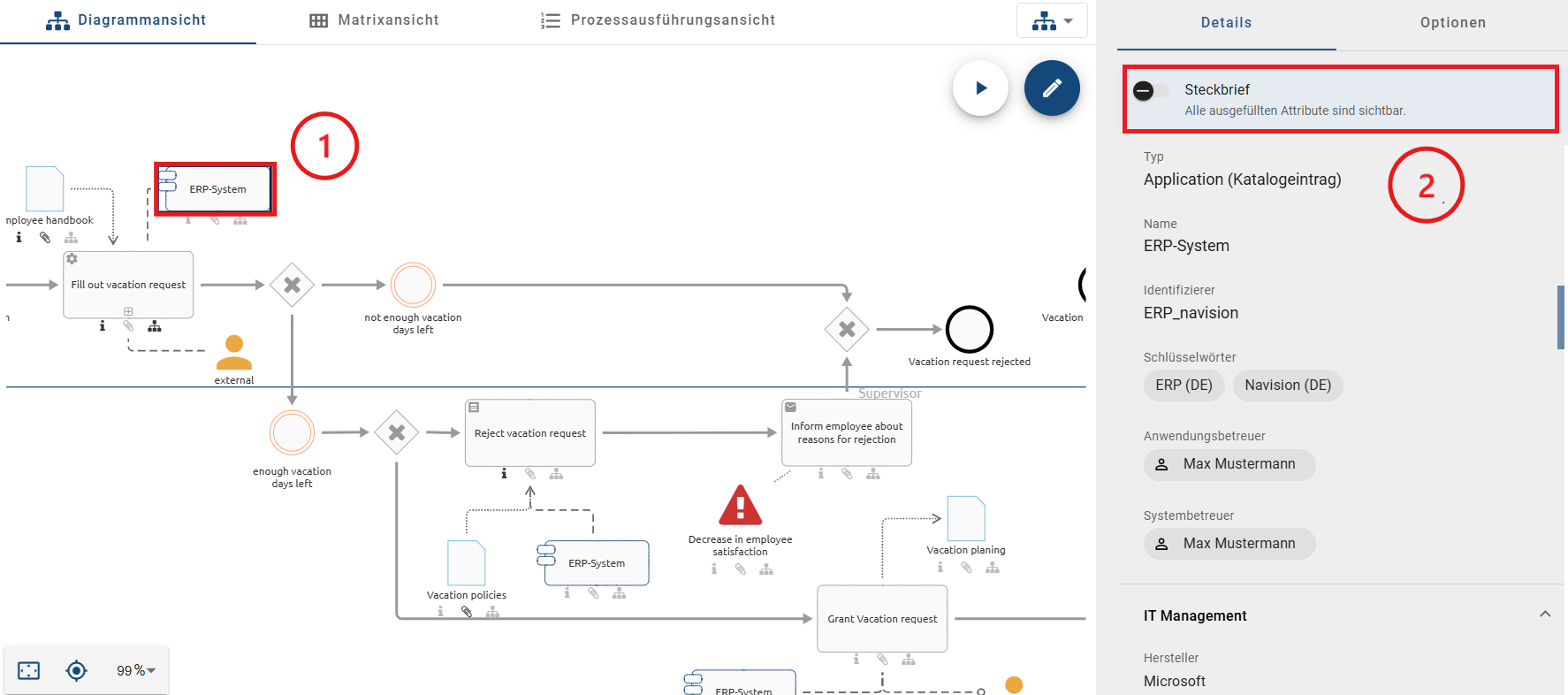

Mit der Selektion eines Symbols im Diagramm werden Ihnen jetzt die dem Symbol zugehörigen Eigenschaften angezeigt. Mit der Deselektion über einen Mausklick auf eine leere Stelle im Diagramm sehen Sie wieder die Diagrammeigenschaften. Optional können Sie mit der rechten Maustaste auf ein Symbol klicken und im erscheinenden Kontextmenü den Eintrag Attribute anzeigen auswählen, um die Eigenschaften des aktuell ausgewählten Symbols anzuzeigen.
Zur Erläuterung, welche Inhalte Ihnen als Eigenschaften angezeigt werden, wird auf das entsprechende Kapitel verwiesen.
Welche Optionen habe ich in der Diagrammansicht?
Um sich die Optionen der Diagrammansicht anzeigen zu lassen, klicken Sie dort in der rechten Seitenleiste auf Optionen.
Die folgenden Optionen stehen Ihnen nun für Diagramme oder Symbole zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:
Diagramm veröffentlichen
Verwendungen (nur für Symbole)
Simulation (optional)
Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil in der Seitenleiste wieder in das Hauptmenü der Optionen navigieren.
Tipp
Falls ein Symbol eine Anlage und keinen Subprozess hat, können Sie sich diese auch mit einem Doppelklick auf das Symbol herunterladen.
Matrix
Wie gelange ich zur Matrix?
Die Option zum Anzeigen der Matrix haben Sie nur, falls Sie ein WKD, EPK oder BPMN Diagramm im Repository geöffnet haben. Klicken Sie dort auf Matrixansicht.
In Abhängigkeit vom Prozessfluss (für BPMN und EPK), bzw. von der Position im Diagramm (WKD), zeigt die Matrix alle Aktivitäten eines Diagramms in Zeilen untereinander an. Alle Akteure, wie Rollen und durchführende Applikationen (bspw. Pools), werden in Spalten nebeneinander in alphabetischer Reihenfolge dargestellt. In den zugehörigen Zellen wird der Typ der Verbindung zwischen der Aktivität und der Ressource dargestellt (R- Durchführung, I-Information, C-Mitwirkung, A-Verantwortung). Anschließend folgen die Spalten für Inputs, Outputs, Applikationen und Risiken im Diagramm. Die mit einer Aktivität verbundenen Objekte werden dann im entsprechenden Feld alphabetisch als Chips aufgelistet. Existiert eine Anlage für einen Objekt, enthält der Chip ein Büroklammer-Symbol. Klicken Sie auf dieses Symbol um die Anlagen direkt aufzurufen. Dies wird beispielhaft für den Steckbrief beschrieben.
Bemerkung
Die Matrix ist in der mobilen Ansicht nicht verfügbar.
Wie kann ich mir die Eigenschaften in der Matrix anzeigen lassen?
In der Matrix sehen Sie in der rechten Seitenleiste standardmäßig die Eigenschaften des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie zu den Eigenschaften.
Mit einem Klick auf Aktivitäten oder Chips in der Matrix werden automatisch die zugehörigen Eigenschaften angezeigt werden. Diese Selektion kann in der Desktop Ansicht durch einen erneuten Klick wieder aufgehoben werden, sodass Sie nun die Eigenschaften des Diagramms sehen.
Zur Erläuterung, welche Inhalte Ihnen als Eigenschaften angezeigt werden, wird auf das entsprechende Kapitel verwiesen.
Welche Optionen habe ich für die Matrix?
Um sich die Optionen der Matrix anzeigen zu lassen, klicken Sie dort in der rechten Seitenleiste auf Optionen.
Die folgenden Optionen stehen Ihnen nun zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:
Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil wieder in das Hauptmenü der Optionen navigieren.
Wie kann ich eine Matrix filtern?
Wenn Sie Ihr Diagramm in der Matrixansicht betrachten, können Sie die Option Filter nutzen. Durch einen Klick auf diese Option, werden Ihnen die Spalten Ihrer Matrix als Filtermöglichkeiten angezeigt. Links neben den Spaltenüberschriften ist jeweils durch ein Augen-Icon die Sichtbarkeit der Spalte vermerkt. Initial sind alle Spalten sichtbar.
Durch einen Klick auf eine Spaltenüberschrift können Sie die zugehörige Spalte deselektieren und sie wird Ihnen in der Matrix nicht mehr angezeigt. Dadurch ändert sich die Sichtbarkeit, sodass Ihnen die Überschrift nun ausgegraut mit durchgestrichenem Augen-Icon angezeigt wird.
Ein erneuter Klick auf die Spaltenüberschrift macht die Spalte wieder sichtbar. Beim Verlassen der Filteroption über den Zurück-Pfeil wird der Filter automatisch zurückgesetzt, d.h. alle Spalten werden wieder angezeigt.
Prozessausführung
Wie gelange ich zur Prozessausführung?
Die Option zum Anzeigen der Prozessausführung haben Sie nur, falls Sie ein EPK oder BPMN Diagramm im Repository geöffnet haben. Klicken Sie dann auf das Symbol Prozessausführung.
Auf Basis Ihrer Modellierung in der Diagrammansicht können Sie nun in Ihrer Bildschirmmitte die Prozessausführung sehen. Hier werden Ihnen die Aktivitäten, Entscheidungen und dazugehörige Ereignisse aufgelistet.
Die Aktivitäten stellen die einzelnen Aufgaben im Prozess dar. Unterhalb jeder Aktivität wird die verantwortliche Ressource angezeigt, falls diese im Diagramm modelliert wurde. Wenn Sie eine Aktivität selektieren, werden Ihnen die Eigenschaften anzeigt, die Ihnen weitere Informationen zu dieser Aufgabe bieten.
Der Prozessablauf bzw. die Reihenfolge der Aktivitäten wird zunächst von der Software für den Benutzer bestimmt. Dabei werden die Entscheidungen, die den Gateways im Diagramm entsprechen, aufgrund der Wahrscheinlichkeit des Prozessflusses getroffen. Ihnen wird automatisch der wahrscheinlichste Prozessablauf angezeigt. Die Wahrscheinlichkeit können Sie für jede Aktivität in den Attributen pflegen. Wenn keine Wahrscheinlichkeit gepflegt wurde, ist stattdessen die Position des Knotens ausschlaggebend. Schleifen werden für automatische Entscheidungen nicht berücksichtigt. Insgesamt bildet ausschließlich der Sequenzfluss die Grundlage für den Pfad.
Der Prozessfluss wird durch die Entscheidungen somit in Segmente, bzw. Abschnitte unterteilt, in welchen sich aufeinanderfolgende Aktivitäten befinden. Die Aktivitäten sind fortlaufend nummeriert, beginnend mit 1. Die angezeigten Segmente hängen von den getroffenen Entscheidungen ab. Jedes Segment ist mit einer eigenen Hintergrundfarbe für die Nummern der Aktivitäten ausgestattet. Der jeweilige Abschnitt kann weiterhin durch seine Überschrift identifiziert werden, welche den Namen des Gateways und der Sequenz des ausgewählten Weges im Prozess umfasst. Wurde dort ein Gateway nicht benannt, wird nur der Name der Sequenz angezeigt. Hat die Sequenz ebenfalls keinen Namen, sehen Sie an dieser Stelle den Namen der nachfolgenden Aktivität. Vor der Überschrift wird stets das dem Segment zugehörige Route-Icon angezeigt. Rechts von der Überschrift sehen Sie die Schaltfläche, über welche Sie Ihre Entscheidung ändern, bzw. selbst treffen können und somit die nachfolgenden Aufgaben beeinflussen. Daran kann schließlich ein Gateway im Prozessfluss erkannt werden, wobei zwischen folgenden Gateways unterschieden wird:
Exklusives Oder: Mit dem Klick auf Entscheidung ändern zeigt Ihnen ein Menü die möglichen Entscheidungen an. Hier können Sie immer nur eine Alternative auswählen, wodurch sich die Liste der nachfolgenden Aktivitäten anpasst. Der Abschnitt einer „Oder“-Entscheidung endet mit der letzten Aktivität vor dem nächsten Gateway oder dem Ende des Prozesses. Die Hintergrundfarbe der Nummerierung ändert sich innerhalb dieses Segments nicht.
Inklusives Oder: Im Fall dieser Verknüpfung wird Ihnen initial ein möglicher Weg des Prozesses aufgelistet. Sie können mit einem Klick auf Entscheidung ändern einen anderen Weg oder auch mehrere Wege gleichzeitig anwählen. Ein Weg entspricht dann einem Untersegment. Innerhalb dieses Segments hat die Nummerierung von jedem Untersegment die gleiche Hintergrundfarbe in verschiedenen Transparenzstufen.
Parallel: Im Fall einer „Und“-Verknüpfung werden Ihnen initial alle parallelen Wege des Prozesses untereinander aufgelistet, da alle Wege ausgeführt werden. Ein Weg entspricht demnach einem Untersegment. Innerhalb dieses Segments hat die Nummerierung von jedem Untersegment die gleiche Hintergrundfarbe in verschiedenen Transparenzstufen. Hier kann dennoch mit einem Klick auf Entscheidung ändern eine Entscheidung getroffen werden, um einzelne Segmente hervorzuheben.
Bemerkung
Mehrere Startpunkte für den Pfad werden ebenfalls als exklusives Gateway über allen Aktivitäten angezeigt.
Insgesamt wird fortlaufend über alle Segmente und Untersegmente nummeriert. Das Ende des Prozessflusses ist durch das entsprechende Ereignis und durch eine Fahne anstelle der Nummerierung gekennzeichnet. Existiert kein Endereignis, sondern nur eine Aktivität am Prozessende, wird das Ende hier virtuell eingefügt und entsprechend benannt, wie nachfolgend erkennbar.
Weitere Möglichkeiten mit der Prozessausführung zu arbeiten, werden im folgenden Kapitel beschrieben.
Wie kann ich Aufgaben in der Prozessausführung erledigen?
Um einen Überblick über den Fortschritt einer laufenden Prozessinstanz zu erhalten, können Sie in der Prozessausführung die einzelnen Aktivitäten als erledigt markieren. Dies ist nur für Sie selbst sichtbar.
Navigieren Sie dazu in die Prozessausführung des gewünschten BPMN oder EPK Diagramms. Dort sehen Sie die auszuführenden Aktivitäten und können Entscheidungen an Gateways treffen. Für eine detaillierte Beschreibung wird auf das zugehörige Kapitel verwiesen.
Falls Sie eine Aufgabe erledigt haben, können Sie dies an der entsprechenden Aktivität über einen Klick auf die Nummerierung markieren. Dort ist anschließend für den Status „Erledigt“ ein Haken zu sehen.
Die Aufgaben können in beliebiger Reihenfolge als erledigt markiert werden. Um den Status der Aufgaben wieder zurückzusetzen, beispielsweise nach einem vollständigen Durchlauf des Prozesses, navigieren Sie in die Optionen und wählen Sie dort Prozessfluss zurücksetzen.
Außerdem wird bei der Änderung einer Entscheidung im Prozess der Status aller nachfolgenden und möglicherweise bereits erledigten Aufgaben zurückgesetzt.
Tipp
Für eine optimale Arbeit mit der Prozessausführung und umfangreichen Funktionalitäten im Umgang mit Prozess-Instanzen verweisen wir auf unser Produkt BIC Process Execution!
Wie kann ich mir die Eigenschaften in der Prozessausführung anzeigen lassen?
In der Prozessausführung sehen Sie in der rechten Seitenleiste standardmäßig die Eigenschaften des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie dort zu den Eigenschaften.
Mit der Selektion einer Aufgabe in der Prozessausführung werden Ihnen die zur Aufgabe zugehörigen Eigenschaften angezeigt.
Zur Erläuterung, welche Inhalte Ihnen als Eigenschaften angezeigt werden, wird auf das entsprechende Kapitel verwiesen.
Welche Optionen habe ich in der Prozessausführung?
Um sich die Optionen der Prozessausführung anzeigen zu lassen, öffnen Sie gegebenenfalls die rechte Seitenleiste und klicken Sie dort auf Optionen.
Die folgenden Optionen stehen Ihnen nun zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:
Prozessfluss zurücksetzen: Dadurch ist der Status erledigter Aufgaben wieder „Offen“ und getroffene Entscheidungen werden wieder auf die Standardeinstellung zurückgesetzt.
Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil wieder in das Hauptmenü der Optionen navigieren.
Optionen in einem Diagramm
Wenn Sie ein Diagramm öffnen, werden Ihnen die weiteren Optionen standardmäßig in der rechten Seitenleiste angezeigt. Eine gewählte Ansicht in dieser Leiste bleibt in der Desktop-Version nach dem Neuladen erhalten. Außerdem können Sie die Seitenleiste Minimieren und wieder Erweitern. Klicken Sie dazu in der Desktop-Version auf die gleichnamige Schaltfläche, welche sich mittig am rechten Bildschirmrand befindet. Diese Einstellung wird in Ihrem Account hinterlegt, sodass die Leiste im Diagramm stets geschlossen oder geöffnet bleibt, bis Sie dies manuell ändern. Das gilt für jegliche Ansichtswechsel, wie Diagrammwechsel und Wechsel zur Matrix oder Prozessausführung.
In der mobilen Ansicht finden Sie stattdessen das 3-Punkte-Kontextmenü in der Bildschirmecke oben rechts, um sich die Optionen anzeigen zu lassen. Die Optionen sind hier standardmäßig zugeklappt. Wenn Sie sich diese anzeigen lassen, befinden sie sich am unteren Bildschirmrand, überdecken teilweise den Hauptbereich des Bildschirms und stehen somit im Fokus.
Im Allgemeinen sind die Optionen abhängig von der aktuellen Ansicht des Diagramms. Welche Optionen in Ihrer geöffneten Ansicht wo verfügbar sind, finden Sie im zugehörigen Kapitel für die Diagrammansicht, die Matrix oder die Prozessausführung.
Welche Inhalte werden im Diagramm als Anlagen angezeigt?
Sie befinden sich bereits in den Optionen eines Diagramms in der rechten Seitenleiste. Dort können Sie zu den Anlagen gelangen.
Die Anlagen sind in zwei verschiedene Abschnitte eingeteilt: Dateien und Verlinkungen. Beide Abschnitte können auf- und zugeklappt werden. Außerdem steht rechts im Abschnitt-Header jeweils die Anzahl der aufgelisteten Anhänge.
In den Dateien werden Ihnen alle im Diagramm über das Diagramm- oder Objektattribut Anlage (URL) hinzugefügten Dateien alphabetisch sortiert aufgelistet. Pro Listeneintrag sehen Sie hier den Titel, falls dieser vergeben wurde, oder stattdessen den Namen der Datei. Unterhalb wird das zugehörige Objekt im Diagramm oder das Diagramm selbst, falls die Anlage Teil der Diagrammattribute ist, benannt. Außerdem sehen Sie zu jedem Eintrag einen Chip, welcher entweder das Standard-Dateisymbol anzeigt oder spezielle Dateitypen, wie pdf- und Office-Dateien, zur leichteren Differenzierung hervorhebt. Mit einem Klick auf einen Listeneintrag können Sie die entsprechende Datei direkt herunterladen.
Die Verlinkungen listen alle im Diagramm über das Diagramm- oder Objektattribut Anlage (URL) hinzugefügten URLs alphabetisch auf. Pro Listeneintrag wird hier der Titel der Anlage, falls dieser vergeben wurde, oder direkt die URL angezeigt. Unterhalb sehen sie zusätzlich die URL. Mit einem Klick auf einen Listeneintrag wird die URL automatisch geöffnet.
Anlagen können außerdem über Chips im Steckbrief oder in der Matrix angezeigt und aufgerufen werden.
Wie kann ich mir Verwendungen von Symbolen in eingecheckten Diagrammen anzeigen lassen?
Haben Sie ein Diagramm geöffnet und möchten sich die Verwendungen eines Symbols anzeigen lassen, gehen Sie wie folgt vor.
Selektieren Sie das gewünschte Symbol im Hauptbereich. Navigieren Sie nun in den Optionen, in der rechten Seitenleiste, zu dem Punkt Verwendungen.
Ihnen wird im Anschluss daran eine Liste in der rechten Seitenleiste angezeigt. Jeder Eintrag dieser Liste stellt eine Verwendung des ausgewählten Objekts dar.
Mit einem Klick auf einen Listeneintrag, können Sie anschließend in ein anderes Diagramm, in welchem das Objekt wiederverwendet wird, navigieren oder sich Ausprägungen im selben Diagramm anzeigen lassen.
Tipp
Auch in einem ausgecheckten Diagramm können Sie sich die Verwendungen eines Objekts anzeigen lassen. Nähere Informationen dazu finden Sie hier.
Wie kann ich eine vollständige Liste der Verwendungen in den Diagrammoptionen abrufen?
Panel für neue Verwendungen
Wenn Sie die Verwendungen eines Diagramms öffnen, erscheint eine Liste mit einem oder mehreren Einträgen, welche die Verknüpfungen der ausgewählten Entität zu anderen Katalog- oder Diagrammentitäten anzeigen. Die einzelnen Listeneinträge enthalten Zahlen, die die Anzahl der Untereinträge repräsentieren.
Einträge für Verwendungen in Katalogeinträgen
Wenn die ausgewählte Entität einem Katalogeintrag zugeordnet ist, wird ein untergeordneter Listeneintrag mit dem Namen des betreffenden Katalogeintrages als Titel angezeigt. Der Untertitel enthält den Namen des zugeordneten Attributtyps, während das Symbol den Entitätstyp kennzeichnet.
Einträge für Verwendungen in Diagrammen
Wenn die ausgewählte Entität in einem anderen Diagramm als Diagramm-Attribut verwendet wird, erscheint ein untergeordneter Listeneintrag mit dem Namen des betreffenden Diagramms als Titel. Der Untertitel zeigt den zugewiesenen Attributtypnamen an, und das Symbol repräsentiert das allgemeine Diagrammsymbol.
Falls die ausgewählte Entität eine Assoziation zu einer anderen Entität in diesem Diagramm aufweist, wird ein untergeordneter Listeneintrag mit dem Namen der betreffenden Entität als Titel angezeigt. Der Untertitel gibt den Namen des zugehörigen Entitätstyps an, und das Symbol zeigt eine Abkürzung des Assoziationstyps an.
Wenn die ausgewählte Entität in diesem Diagramm verwendet wird, jedoch keine Assoziation zu einer anderen Entität besteht, erscheint ein untergeordneter Listeneintrag mit dem Namen der Entität als Titel. Das Symbol zeigt ein allgemeines Symbol an, um anzuzeigen, dass keine Assoziation zu einer anderen Entität vorhanden ist.
Wie kann ich ein Diagramm kommentieren?
In allen Diagrammansichten finden Sie in den Optionen eines Diagramms den Eintrag Kommentare.
Mit einem Klick auf auf diesen Eintrag öffnet sich dort die Kommentarleiste. In der Kommentarleiste können Sie oben Kommentare zum Diagramm sehen, sofern bereits welche abgegeben wurden. Falls Kommentare zu Objekten des Diagramms existieren, sind diese unter den Kommentaren zum Diagramm gruppiert.
Einen Kommentar zum Diagramm können Sie nach einem Klick ins gleichnamige Feld abgeben. Bestätigen Sie die Eingabe mit der Enter Taste oder klicken Sie auf Kommentar hinzufügen. Ihr Kommentar erscheint direkt in der Kommentarleiste. Dort werden für jeden Kommentar der Abgabezeitpunkt und die Initialen des Kommentators in Form eines Chips angezeigt.
Alternativ können Sie einen Kommentar zum Diagramm auch über das Kontextmenü abgeben. Dieses erscheint durch einen Rechtsklick in eine freie Fläche des Diagramms.
Wählen Sie den Eintrag Kommentar hinzufügen, um im erscheinenden Dialogfenster einen Kommentar zu verfassen und diesen mit einem Klick auf hinzufügen zu bestätigen.
Einige Benutzer erhalten eine Benachrichtigung per E-Mail über einen neuen Kommentar. Dies wird für die einzelnen Bereiche im Folgenden beschrieben:
Öffentlicher Arbeitsbereich: Eine Benachrichtigung wird an den Autor und an Benutzer, die an der Konversation beteiligt sind, versendet.
Vorschau: Eine Benachrichtigung wird an den Prüfer und an Benutzer, die an der Konversation beteiligt sind, versendet.
Veröffentlichung: Eine Benachrichtigung wird an den Benutzer oder die Benutzergruppe, die im Attribut Verantwortlicher eingetragen ist, und an Benutzer, die an der Konversation beteiligt sind, versendet.
Bemerkung
Beachten Sie, dass Sie keine Benachrichtigung über Ihre eigenen Kommentare erhalten.
Bemerkung
Kommentare sind bereichsabhängig. Dies ist durch die verschiedenen Arbeitsstände und Versionen in den einzelnen Bereichen begründet. Dadurch können beispielweise Benutzer in der Veröffentlichung keine Kommentare aus dem Öffentlichen Arbeitsbereich sehen. Betreffend Zuordnungsdiagrammen können Kommentare immer eingesehen werden. D.h. es ist egal ob Sie sich momentan im Zuordnungsdiagramm oder im übergeordneten Diagramm befinden.
Kommentare können Sie über das Kontextmenü eines Kommentars bearbeiten oder löschen.
Warnung
Das Löschen von Kommentaren erfolgt sofort beim Auswählen der Funktion im Kontextmenü. Sie werden nicht erneut nach einer Bestätigung gefragt.
Bemerkung
Administratoren und Editoren haben das Recht alle Kommentare zu bearbeiten oder zu löschen. Alle anderen Benutzerrollen können diese Funktionen nur für ihre eigenen Kommentare nutzen.
Wie kann ich ein Objekt kommentieren?
Objekte können in jeder Version eines Diagramms unabhängig voneinander und nicht Diagramm übergreifend kommentiert werden.
Klicken Sie mit der rechten Maustaste auf das Objekt, welches Sie kommentieren möchten. Wählen Sie den Eintrag Kommentar hinzufügen aus.
Nun öffnet sich ein Dialogfenster, wo Sie Ihren Kommentar verfassen können. Bestätigen Sie Ihre Eingabe mit dem Hinzufügen Button.
Falls Sie einen Kommentar nicht absenden möchten, brechen Sie den Vorgang mit einem Klick auf den entsprechenden Button oder außerhalb des Dialogfensters ab. Alternativ können Sie auch die ESC Taste nutzen.
Nach der Bestätigung ist Ihr Kommentar für andere Benutzer mit Zugriff auf diesen Arbeitsbereich in der Kommentarleiste sichtbar. Diese können Sie über den Eintrag Kommentare in den Optionen einsehen. Unter dem Namen eines Objekts werden dort alle zum Objekt abgegebenen Kommentare angezeigt, wenn Sie die entsprechende Gruppe per Klick öffnen.
Falls bereits Kommentare zu einem Objekt existieren, können Sie das Objekt alternativ auch dort über das Kommentar eingeben Feld kommentieren. Bestätigen Sie nach Eingabe per Klick auf Kommentar hinzufügen.
Einige Benutzer erhalten eine Benachrichtigung per E-Mail über einen neuen Kommentar. Dies wird für die einzelnen Bereiche im Folgenden beschrieben:
Öffentlicher Arbeitsbereich: Eine Benachrichtigung wird an den Autor des Diagramms und an Benutzer, die an der Konversation beteiligt sind, versendet.
Vorschau: Eine Benachrichtigung wird an den Prüfer des Diagramms und an Benutzer, die an der Konversation beteiligt sind, versendet.
Veröffentlichung: Eine Benachrichtigung wird an den Benutzer oder die Benutzergruppe, die im Attribut Verantwortlicher des Diagramms eingetragen ist, und an Benutzer, die an der Konversation beteiligt sind, versendet.
Bemerkung
Beachten Sie, dass Sie keine Benachrichtigung über Ihre eigenen Kommentare erhalten.
Bemerkung
Kommentare sind bereichsabhängig. Dies ist durch die verschiedenen Arbeitsstände und Versionen in den einzelnen Bereichen begründet. Dadurch können beispielweise Benutzer in der Veröffentlichung keine Kommentare aus dem Öffentlichen Arbeitsbereich sehen.
Jeder Benutzer kann die eigenen Kommentare bearbeiten und löschen. Weiterhin können diese Änderungen auch Administratoren an allen vorhandenen Kommentaren vornehmen.
Öffnen Sie die Kommentare über die Optionen. Navigieren Sie zu dem Kommentar, den Sie bearbeiten oder löschen möchten, indem Sie den Listeneintrag des entsprechenden Objekts per Klick öffnen.
Im Kontextmenü haben Sie nun die Möglichkeit den Kommentar zu Bearbeiten oder zu Löschen.
Das Bearbeiten muss gespeichert werden, um die Änderungen zu übernehmen.
Warnung
Das Löschen von Kommentaren erfolgt sofort beim Auswählen der Option im Kontextmenü. Sie werden nicht erneut nach einer Bestätigung gefragt.
Wie kann ich ein Objekt mit einem Kommentar hervorheben, um seine Position im Diagramm zu kennzeichnen?
Wenn Sie als Benutzer die Kommentarleiste eines Diagramms öffnen und mindestens ein Kommentar zu einem Objekt vorhanden ist, können Sie sich unter dem Namen eines Objekts alle abgegebenen Kommentare zu diesem Objekt anzeigen lassen. In diesem Zusammenhang steht Ihnen die Option zur Verfügung, das entsprechende Objekt mit dem ausgewählten Kommentar direkt im Diagramm hervorzuheben.
Das Objekt mit dem ausgewählten Kommentar wird daraufhin in der Diagrammansicht hervorgehoben.
Bemerkung
Bitte beachten Sie, dass die Auswahl eines Objekts mit dem zugehörigen Kommentar entfernt wird, sobald Sie den Kommentarbereich verlassen, das Kommentarfeld des ausgewählten Objekts schließen, ein anderes Kommentarobjekt auswählen oder der letzte Kommentar eines Objekts gelöscht wird.
Wie kann ich die Änderungen in einem Diagramm nachverfolgen?
In der Diagrammansicht haben Sie die Option sich die Änderungen am Diagramm im Vergleich zu anderen Versionen anzeigen zu lassen. Für Diagramme im Öffentlichen Arbeitsbereich bedeutet dies, dass Sie die Änderungen nachverfolgen können, die am Diagramm in den letzten Bearbeitungen vorgenommen wurden. Wenn Sie sich ein Diagramm in der Vorschau oder Veröffentlichung ansehen, gibt die Option Ihnen Auskunft über alle Änderungen, die durch die letzten Release-Workflows veranlasst wurden.
Wechseln Sie in der rechten Seitenleiste in die Optionen und selektieren dort den Eintrag Änderungen. Falls dieser Eintrag deaktiviert ist, existieren keine vorherigen Versionen des Diagramms.
Eine detailierte Beschreibung von Änderungen in einem Diagramm finden Sie im Kapitel Modellvergleich.
Wie kann ich die Grafik eines Diagramms drucken?
Um eine Grafik eines Diagramms zu drucken, wechseln Sie zunächst in die Optionen und selektieren Sie die Option Druck.
Es wird Ihnen eine Druckvorschau mit Standardeinstellungen angezeigt, welche Sie bei Bedarf anpassen können.
Die Wahl des Ausgabeformats erfolgt über das Dropdown-Menü, in dem Sie das bevorzugte Format für den Grafikdruck festlegen können. Sie können zwischen den Formaten PDF, PNG, JPEG und SVG wählen.
Darüber hinaus können Sie im Druckmenü zusätzliche Voreinstellungen ändern und den Druck beliebig anpassen:
Papierformat (A0, A1, A2, A3, A4, A5, B3, B4, B5, LEGAL, LETTER)
Ausrichtung (Querformat, Hochformat, Automatisch)
Seitenränder (Positive Eingabewerte)
Auflösung (nur PNG und JPEG)
Inkl. Kopf- und Fußzeile (nur PDF)
Druck in Schwarzweiß
Nachdem Sie Ihre Druckeinstellungen vorgenommen haben, klicken Sie auf Drucken und Ihre Grafik wird gerendert. Sie werden entsprechend über eine Mitteilung unten rechts informiert.
Sobald der Render-Vorgang abgeschlossen ist, wird Ihnen ein Link für den Download bereitgestellt. Wenn Sie auf den Link klicken, wird eine Datei mit dem Diagrammnamen in Ihrer aktuellen Inhaltssprache heruntergeladen.
Hinweis
Bitte beachten Sie, dass Texte in den unterstützten Sprachen Arabisch, Chinesisch, Griechisch Hindi, Japanisch, Koreanisch, Persisch, Thailändisch und Vietnamesisch im gedruckten PDF-Dokument nicht korrekt wiedergegeben werden können. Für griechischen und vietnamesischen Text wird auf die Schriftart Roboto zurückgegriffen, während für alle anderen aufgelisteten Sprachen die Schriftart Noto Sans verwendet wird. Beachten Sie außerdem, dass kyrillischer Text in den Schriftarten Handlee, Inconsolata und Titillium Web nicht korrekt wiedergegeben werden kann und dafür auf die Schriftart Ubuntu zurückgegriffen wird.
Wie kann ich Diagramme und ihre Entitäten in anderen Sprachen verfügbar machen?
In der Diagrammansicht haben Sie als Administrator, Editor oder zugewiesener Autor die Möglichkeit, Diagramme und ihre Entitäten in andere Sprachen zu übersetzen, die von BIC unterstützt werden. Wechslen Sie dafür zunächst in die Optionen im öffentlichen Arbeitsbereich und wählen Sie die Option Übersetzungsmodus aus.
Wenn das Diagramm gesperrt ist, erhalten Sie einen entsprechenden Hinweis, sobald Sie sich mit der Maus über der Option befinden.

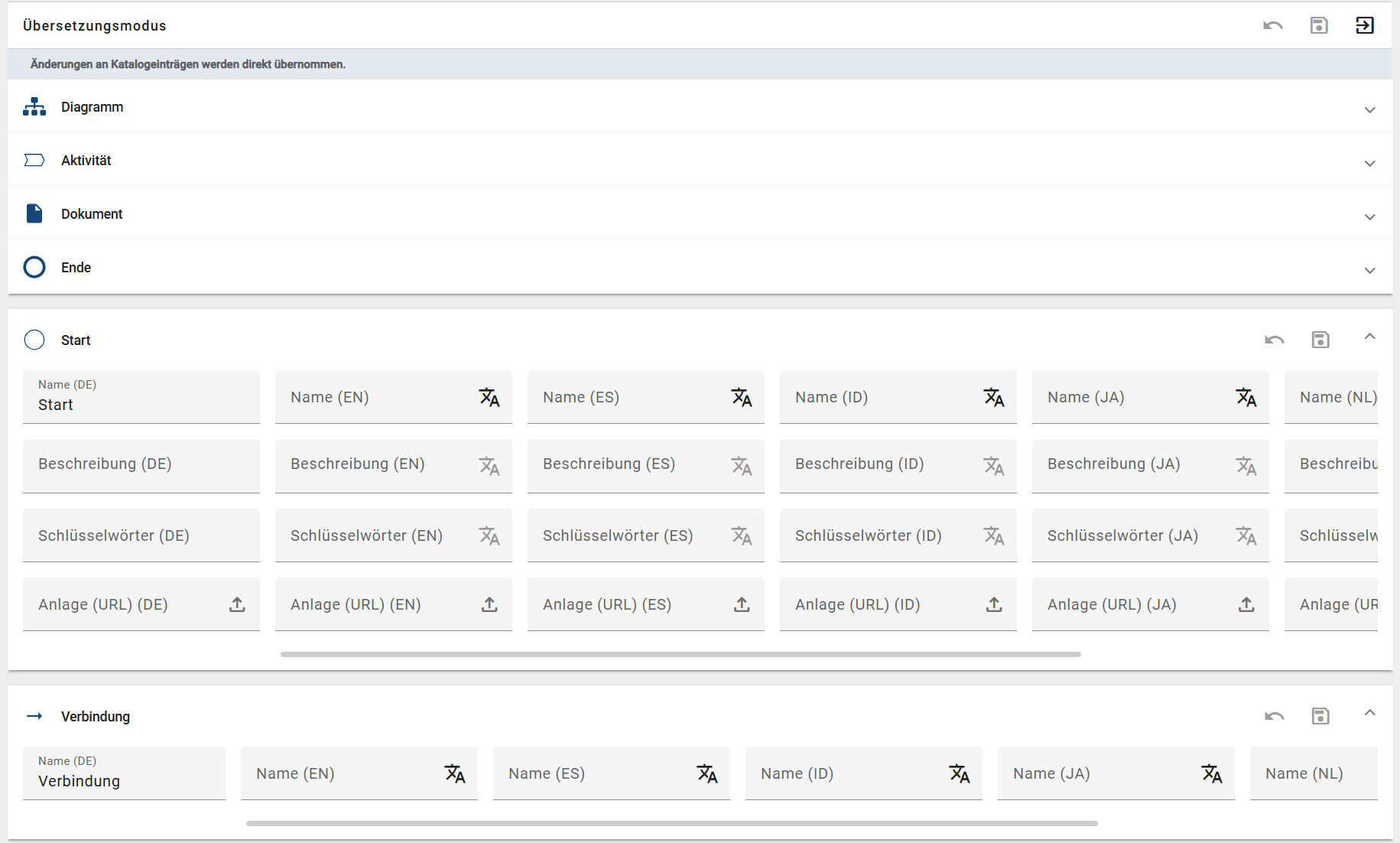

Nachdem Sie den Übersetzungsmodus geöffnet haben, sehen Sie eine Liste aller im Diagramm verwendeten Entitäten. Zusätzlich können Sie das Diagramm selbst übersetzen, um es in den jeweiligen Sprachen in der Diagrammliste auffindbar zu machen.
Durch einen Klick auf den gewünschten Eintrag können Sie den Namen, die Beschreibung, Schlüsselwörter und Anlagen (URL) übersetzen.
Angenommen, die Funktion DeepL wurde für einen Benutzer aktiviert und die entsprechenden Anmeldeinformationen wurden gespeichert.
Wenn Sie den Übersetzungsmodus in einem Diagramm öffnen, stehen Ihnen für jedes lokalisierte Textattribut und für jedes lokalisierte HTML-Attribut in jeder Sprache Übersetzungsoptionen zur Verfügung. Dabei handelt es sich um Eingaben für die Attribute Name, Beschreibung und Schlüsselwörter.
Hinweis
Bitte beachten Sie, dass das lokalisierte Textattribut/lokalisierte HTML-Attribut der aktiven Inhaltssprache als Ausgangssprache für die Übersetzung dienen und die Option Übersetzung anfordern für dieses Attribut nicht verfügbar ist.
Im Übersetzungsmodus wird die Option Übersetzung anfordern automatisch deaktiviert, wenn ein Eingabefeld bereits eine Eingabe enthält. Umgekehrt wird die Option automatisch aktiviert, wenn eine bestehende Eingabe eines Eingabefelds entfernt wird.
Wenn Sie eine Übersetzung für ein lokalisiertes Textattribut/lokalisiertes HTML-Attribut anfordern möchten, wählen Sie die Option Übersetzung anfordern in einem Zielattribut aus. Dadurch wird eine Anfrage an die DeepL API gesendet, die automatisch Übersetzungsvorschläge generiert. Nachdem die Anfrage an die DeepL API gesendet wurde, wird der Übersetzungsvorschlag im Eingabefeld des Zielattributs angezeigt. Bei einer fehlerhaften API-Antwort wird eine Fehlermeldung angezeigt.
Bemerkung
Wenn Sie die Option Anfrageübersetzung sehen und mit dem Mauszeiger darüber fahren, erhalten Sie entsprechende Informationen, abhängig vom Aktivierungs- oder Deaktivierungszustand.
Um die Übersetzungen zu speichern, klicken Sie auf Änderungen speichern. Andernfalls können Sie die Änderungen verwerfen.
Bemerkung
Sie werden über einen entsprechenden Hinweis im jeweiligen Eintrag auf nicht gespeicherte Änderungen hingewiesen.
