Anhang

Welche Stereotypen sind standardmäßig vorhanden?

Im Folgenden finden Sie Listen, welche Ihnen Übersicht über die standardmäßig vorhandenen Diagramm-, Objekt-, Attribut- und Symbol- Stereotypen sowie deren zugehörige ID’s gibt:

Name Diagrammtypen	Diagrammtypen ID
Customer Journey Map (CJM)	DT_CJM
Entity-Relationship Diagramm (ERD)	DT_ERD
Entscheidungsdiagramm (DMN)	DT_DMN
IT Architektur	DT_IT_ARCHITECTURE
IT Landkarte	DT_IT_LANDSCAPE
Kollaborationsdiagramm (BPMN)	DT_BPMN_COLLABORATION
Organigramm	DT_ORGANIZATIONAL_CHART
Prozess (EPK)	DT_EPC
Prozessübersicht (WKD)	DT_VCD
Risikodiagramm	DT_RISK
Strukturdiagramm	DT_STRUCTURAL

Name Objekttypen	Objekttypen ID
Aktivität	ET_ACTIVITY
Anforderung	ET_REQUIREMENT
Annotation	ET_ANNOTATION
Applikation	ET_APP_COMPONENT
Applikationsfunktion	ET_APP_FUNCTION
Attribut	ET_ATTRIBUTE
Beziehung	ET_RELATIONSHIP
Datenspeicher	ET_DATA_STORE
Dokument	ET_DOCUMENT
Endereignis	ET_END_EVENT
Entität	ET_ENTITY
Ereignis	ET_EVENT
Ereignisbasiertes Gateway	ET_EVENT_BASED_GATEWAY
Exklusives Oder	ET_XOR
Freiform Objekt	ET_FFO
Geschäftsobjekt	ET_BUSINESS_OBJECT
Gruppe	ET_GROUP
Inklusives Oder	ET_OR
Kennzahl	ET_KPI
Kontrolle	ET_CONTROL
Meilenstein	ET_MILESTONE
Norm	ET_NORM
Organisationseinheit	ET_ORG_UNIT
Parallel	ET_AND
Person	ET_PERSON
Risiko	ET_RISK
Rolle	ET_ROLE
Schnittstelle	ET_APP_INTERFACE
Service	ET_APP_SERVICE
Standort	ET_LOCATION
Startereignis	ET_START_EVENT
Stelle	ET_ORG_POSITION
Wissen	ET_KNOWLEDGE
Zwischenereignis	ET_INTERMEDIATE_EVENT

Name Attributtypen	Attributtypen ID
Anlage (URL)	AT_ATTACHMENT
Anwendungsbetreuer	AT_APPLICATION_CONSULTANT
Aufgabentyp	AT_TASK_TYPE
Aufrufaktivität	AT_CALL_ACTIVITY
Aufruf-Konversation	AT_CALL_CONVERSATION
Ausführbarer Prozess	AT_EXECUTABLE_PROCESS
Auswirkung bei Eintritt	AT_IMPACT_ON_OCCURRENCE
Autor	AT_AUTHOR
Bearbeitungszeit (Minuten)	AT_PROCESS_TIME
Bearbeitungszeit (Tage)	AT_TIME_TO_PROCESS
Beschreibung	AT_DESCRIPTION
Besetzung	AT_OCCUPATION
Dateneinheit	AT_DATA_UNIT
Datenherkunft	AT_DATA_SOURCE
Datentyp	AT_DATATYPE
Durchführungsart	AT_EXECUTION_TYPE
Durchführungsintervall	AT_EXECUTION_INTERVAL
Einarbeitungszeit (Minuten)	AT_SETUP_TIME
Eintrittswahrscheinlichkeit (%)	AT_OCCURRENCE_PROBABILITY
Eintrittswahrscheinlichkeit (%)	AT_RISK_PROBABILITY
E-Mail	AT_EMAIL
Entwicklungskosten (€)	AT_DEVELOPMENT_COSTS
Ereignistyp	AT_END_EVENT_TYPE
Ereignistyp	AT_EVENT_TYPE
Ereignistyp	AT_INTERMEDIATE_EVENT_TYPE
Ereignistyp	AT_START_EVENT_TYPE
Extern	AT_EXTERNAL
Freigeben als PDF	AT_PUBLISH_AS_PDF
Geltungsbereich	AT_SCOPE
Gruppe	AT_GROUP
Gültig ab	AT_VALID_FROM
Gültig bis	AT_VALID_TO
Hersteller	AT_MANUFACTURER
Identifizierend	AT_IDENTIFYING
Identifizierer	AT_IDENTIFIER

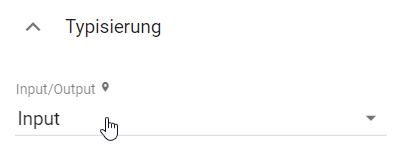

Input/Output	AT_INPUT_OUTPUT
Instanzen	AT_INSTANCES
Instanziierend	AT_GATEWAY_INSTANTIATE
Ist-Wert	AT_ACTUAL_VALUE
Kapazität (0 = unbegrenzt)	AT_CAPACITY
Kapazität (in Stunden)	AT_ORG_RES_CAPACITY
Kompensationsaufgabe	AT_COMPENSATION_TASK
Kontrolldurchführung	AT_EXECUTION
Kontrollwirkung	AT_CONTROL_EFFECT
Kosten (Euro)	AT_MATERIAL_COSTS
Kostensatz (in € pro Minute)	AT_RES_COST_RATE
Laufzeit Beginn	AT_OPERATIONAL_TIME_START
Laufzeit Ende	AT_OPERATIONAL_TIME_END
Lebenszyklus	AT_LIFE_CYCLE
Liegezeit (Minuten)	AT_IDLE_TIME
Mehrfach-Instanz	AT_MULTIPLE_INSTANCE_TYPE
Mehrfach-Instanzen	AT_MULTIPLE_INSTANCES
Mitgeltende Unterlagen	AT_APPLICABLE_DOCUMENTS
Name	AT_NAME
Nicht unterbrechend	AT_NON_INTERRUPTING
Parallel	AT_EVENT_GATEWAY_TYPE
Primärschlüssel	AT_PRIMARY_KEY
Priorität	AT_PRIORITY
Prozesstyp	AT_PROCESS_TYPE
Prüfer	AT_EXAMINER
Quelle	AT_SOURCE
Risikoeigner	AT_RISK_OWNER
Risikokategorie	AT_RISK_CATEGORY
Risikominderungsmaßnahmen	AT_RISK_MITIGATION_MEASURES
Risikowahrscheinlichkeitsklasse	AT_RISK_PROBABILITY_CLASSIFICATION
Sammlung	AT_COLLECTION
Schadensbegrenzungsmaßnahmen	AT_DAMAGE_CONTROL_MEASURES
Schlüsselwörter	AT_KEYWORDS
Schwach	AT_IS_WEAK
Soll-Wert	AT_TARGET_VALUE
Standardwert	AT_DEFAULT_VALUE
Status	AT_DATA_STATE
Status	AT_STATE
Stückkosten (€)	AT_UNIT_COSTS
Systembetreuer	AT_SYSTEM_ADMINISTRATOR
Telefon	AT_PHONE
Transportzeit (Minuten)	AT_TRANSPORT_TIME
Ursache	AT_ROOT_CAUSE
Varianten	AT_VARIANTS
Verantwortlicher	AT_RESPONSIBLE
Verantwortlicher (Definition)	AT_RESPONSIBLE_4_DEFINITION
Verantwortlicher (Erhebung)	AT_RESPONSIBLE_4_SURVEY
Verantwortlicher (Wiedervorlage)	AT_RESUBMISSION_RESPONSIBLE
Verfeinerung	AT_DECOMPOSITION
Version	AT_RELEASE
Version	AT_VERSION
Wahrscheinlichkeit (%)	AT_PROBABILITY
Wertebereich	AT_VALUE_RANGE
Zeitliche Bindung (in Minuten)	AT_TEMPORAL_BINDING
Ziel	AT_TARGET
Zielbezug	AT_FOCUS_ON_TARGET
Zugriffsbeschränkung	AT_ACCESS_RESTRICTION
Zuordnungsmodell	AT_ALLOCATION

Name Beziehungstypen	Beziehungstypen ID
A - Verantwortlich	AST_ACCOUNTABLE
Aggregation	AST_AGGREGATES
Aggregation	AST_AGGREGATES_CONTROL
Aggregation	AST_AGGREGATES_DATA
Aggregation	AST_AGGREGATES_KPI
Aggregation	AST_AGGREGATES_RISK
annotiert	AST_ANNOTATE
Assoziation	AST_ASSOCIATION
Attributlink	AST_ATTRIBUTE_LINK
bedient	AST_SERVING
beendet Messung	AST_ENDS_MEASURING
besetzt von	AST_OCCUPIED_BY
Beziehungslink	AST_RELATIONSHIP_LINK
C - Mitwirkung	AST_CONSULTED
erbt von	AST_INHERITANCE
Handlung	AST_ACTS_AS
hat	AST_CONTAINS
hängt ab von	AST_DEPENDS_ON
I - Information	AST_INFORMED
Input	AST_INPUT
ist übergeordnet	AST_IS_SUPERIOR
Kontrolliert	AST_CONTROLS
Komposition	AST_COMPOSES
misst	AST_MEASURES
Nachricht	AST_MESSAGE_FLOW
Output	AST_OUTPUT
R - Durchführung	AST_RESPONSIBLE
Realisierung	AST_REALIZATION
Realisierung	AST_REALIZES
Sequenz	AST_SEQUENCE_FLOW
Spezialisierung	AST_SPECIALIZES
startet Messung	AST_STARTS_MEASURING
stellt	AST_COVERS
tritt auf	AST_OCCURS
wirkt entgegen	AST_COUNTERACTS
zugeordnet zu	AST_ASSIGNED_TO

Diagrammtypen ID	Objekttypen ID	Symboltyp ID

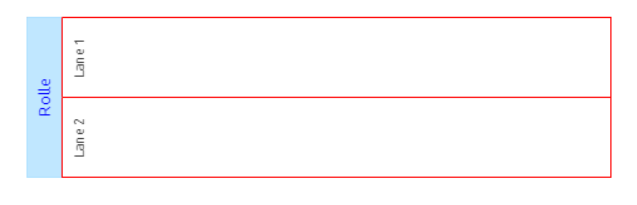

DT_BPMN_COLLABORATION	ET_ROLE	NST_POOL
DT_BPMN_COLLABORATION	ET_APP_COMPONENT	NST_POOL
DT_BPMN_COLLABORATION	ET_ACTIVITY	NST_TASK
DT_BPMN_COLLABORATION	ET_START_EVENT	NST_START_EVENT

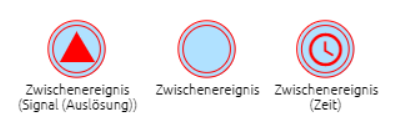

DT_BPMN_COLLABORATION	ET_INTERMEDIATE_EVENT	NST_INTERMEDIATE_EVENT
DT_BPMN_COLLABORATION	ET_END_EVENT	NST_END_EVENT
DT_BPMN_COLLABORATION	ET_XOR	NST_XOR
DT_BPMN_COLLABORATION	ET_AND	NST_AND
DT_BPMN_COLLABORATION	ET_OR	NST_OR
DT_BPMN_COLLABORATION	ET_EVENT_BASED_GATEWAY	NST_GATEWAY_EVENT_BASED
DT_BPMN_COLLABORATION	ET_DOCUMENT	NST_DOCUMENT_BPMN
DT_BPMN_COLLABORATION	ET_DATA_STORE	NST_DATA_STORE
DT_BPMN_COLLABORATION	ET_REQUIREMENT	NST_REQUIREMENT_BPMN

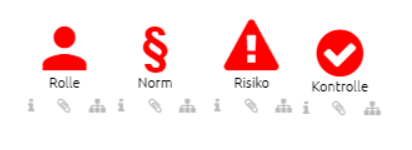

DT_BPMN_COLLABORATION	ET_ROLE	ST_ROLE_BPMN
DT_BPMN_COLLABORATION	ET_APP_COMPONENT	NST_APP_COMPONENT_BPMN
DT_BPMN_COLLABORATION	ET_RISK	NST_RISK_BPMN
DT_BPMN_COLLABORATION	ET_CONTROL	NST_CONTROL_BPMN
DT_BPMN_COLLABORATION	ET_KPI	NST_KPI_BPMN
DT_BPMN_COLLABORATION	ET_NORM	NST_NORM_BPMN

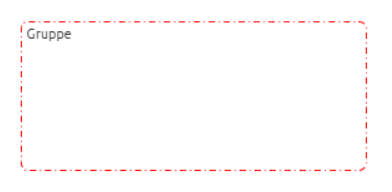

DT_BPMN_COLLABORATION	ET_GROUP	NST_GROUP
DT_BPMN_COLLABORATION	ET_ANNOTATION	NST_ANNOTATION
DT_BPMN_COLLABORATION	ET_TOUCHPOINT	NST_TOUCHPOINT
DT_EPC	ET_ACTIVITY	NST_PROCESS_INTERFACE
DT_EPC	ET_EVENT	NST_EVENT
DT_EPC	ET_ACTIVITY	NST_FUNCTION
DT_EPC	ET_XOR	NST_XOR
DT_EPC	ET_AND	NST_AND
DT_EPC	ET_OR	NST_OR
DT_EPC	ET_ROLE	NST_ROLE
DT_EPC	ET_ORG_UNIT	NST_ORG_UNIT
DT_EPC	ET_DOCUMENT	NST_DOCUMENT
DT_EPC	ET_BUSINESS_OBJECT	NST_BUSINESS_OBJECT
DT_EPC	ET_APP_COMPONENT	NST_APP_COMPONENT
DT_EPC	ET_REQUIREMENT	NST_REQUIREMENT

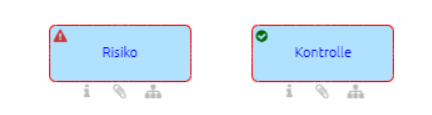

DT_EPC	ET_RISK	NST_RISK
DT_EPC	ET_CONTROL	NST_CONTROL
DT_EPC	ET_KPI	NST_KPI
DT_EPC	ET_NORM	NST_NORM
DT_EPC	ET_ANNOTATION	NST_ANNOTATION
DT_EPC	ET_TOUCHPOINT	NST_TOUCHPOINT

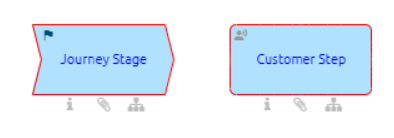

DT_CJM	ET_JOURNEY_STAGE	NST_JOURNEY_STAGE
DT_CJM	ET_CUSTOMER_STEP	NST_CUSTOMER_STEP
DT_CJM	ET_TOUCHPOINT	NST_TOUCHPOINT
DT_CJM	ET_FFO	NST_FFO_TEXT
DT_DMN	ET_ACTIVITY	NST_FUNCTION
DT_DMN	ET_DOCUMENT	NST_KNOWLEDGE_SOURCE
DT_DMN	ET_BUSINESS_OBJECT	NST_INPUT_DATA
DT_DMN	ET_KNOWLEDGE	NST_BUSINESS_KNOWLEDGE
DT_DMN	ET_ANNOTATION	NST_ANNOTATION
DT_ERD	ET_ENTITY	NST_ENTITY_CHEN
DT_ERD	ET_RELATIONSHIP	NST_RELATIONSHIP_CHEN
DT_ERD	ET_ATTRIBUTE	NST_ATTRIBUTE_CHEN
DT_ERD	ET_ANNOTATION	NST_ANNOTATION
DT_IT_ARCHITECTURE	ET_APP_COMPONENT	NST_APP_COMPONENT
DT_IT_ARCHITECTURE	ET_APP_FUNCTION	NST_APP_FUNCTION
DT_IT_ARCHITECTURE	ET_APP_SERVICE	NST_APP_SERVICE
DT_IT_ARCHITECTURE	ET_APP_INTERFACE	NST_APP_INTERFACE
DT_IT_ARCHITECTURE	ET_ENTITY	NST_DATA_OBJECT
DT_IT_ARCHITECTURE	ET_ACTIVITY	NST_FUNCTION
DT_IT_ARCHITECTURE	ET_LOCATION	NST_LOCATION
DT_IT_ARCHITECTURE	ET_RISK	NST_RISK
DT_IT_ARCHITECTURE	ET_CONTROL	NST_CONTROL
DT_IT_ARCHITECTURE	ET_DOCUMENT	NST_DOCUMENT
DT_IT_ARCHITECTURE	ET_BUSINESS_OBJECT	NST_BUSINESS_OBJECT
DT_IT_ARCHITECTURE	ET_NORM	NST_NORM
DT_IT_ARCHITECTURE	ET_ANNOTATION	NST_ANNOTATION
DT_IT_LANDSCAPE	ET_APP_COMPONENT	NST_APP_COMPONENT
DT_IT_LANDSCAPE	ET_RISK	NST_RISK
DT_IT_LANDSCAPE	ET_CONTROL	NST_CONTROL
DT_IT_LANDSCAPE	ET_ANNOTATION	NST_ANNOTATION
DT_ORGANIZATIONAL_CHART	ET_ORG_UNIT	NST_ORG_UNIT
DT_ORGANIZATIONAL_CHART	ET_ORG_POSITION	NST_ORG_POSITION
DT_ORGANIZATIONAL_CHART	ET_ROLE	NST_ROLE
DT_ORGANIZATIONAL_CHART	ET_PERSON	NST_PERSON
DT_ORGANIZATIONAL_CHART	ET_ANNOTATION	NST_ANNOTATION
DT_VCD	ET_ACTIVITY	NST_FUNCTION_VCD_START
DT_VCD	ET_ACTIVITY	NST_FUNCTION_VCD
DT_VCD	ET_ACTIVITY	NST_FUNCTION
DT_VCD	ET_ROLE	NST_ROLE
DT_VCD	ET_ORG_UNIT	NST_ORG_UNIT
DT_VCD	ET_BUSINESS_OBJECT	NST_BUSINESS_OBJECT
DT_VCD	ET_DOCUMENT	NST_DOCUMENT
DT_VCD	ET_REQUIREMENT	NST_REQUIREMENT
DT_VCD	ET_APP_COMPONENT	NST_APP_COMPONENT
DT_VCD	ET_RISK	NST_RISK
DT_VCD	ET_CONTROL	NST_CONTROL
DT_VCD	ET_KPI	NST_KPI
DT_VCD	ET_NORM	NST_NORM
DT_VCD	ET_MILESTONE	NST_MILESTONE
DT_VCD	ET_TOUCHPOINT	NST_TOUCHPOINT
DT_VCD	ET_ANNOTATION	NST_ANNOTATION
DT_RISK	ET_RISK	NST_RISK
DT_RISK	ET_CONTROL	NST_CONTROL
DT_RISK	ET_ACTIVITY	NST_FUNCTION
DT_RISK	ET_APP_COMPONENT	NST_APP_COMPONENT
DT_RISK	ET_ORG_UNIT	NST_ORG_UNIT
DT_RISK	ET_ANNOTATION	NST_ANNOTATION
DT_STRUCTURAL	ET_DOCUMENT	NST_DOCUMENT
DT_STRUCTURAL	ET_BUSINESS_OBJECT	NST_BUSINESS_OBJECT
DT_STRUCTURAL	ET_KPI	NST_KPI
DT_STRUCTURAL	ET_NORM	NST_NORM
DT_STRUCTURAL	ET_PRODUCT	NST_PRODUCT
DT_STRUCTURAL	ET_ANNOTATION	NST_ANNOTATION
