Diagramme

Wo finde ich Diagramme und Kategorien?

Über den Menüeintrag Diagramme erreichen Sie alle Diagramme des aktuellen Repositorys, die möglicherweise in Kategorien sortiert sind.

Hier wird die Schaltfläche "Diagramme" im Menü angezeigt.

Im Bereich Diagramme können Sie zwischen den Ansichten Liste, Galerie und Dashboard wechseln. Initial wird Ihnen der Tab Liste präsentiert. Dort werden im Hauptbereich alle Diagramme aufgelistet, die das aktuelle Repository als direkt übergeordnete Kategorie haben.

Hier ist der Hauptbereich der Sektion "Diagramme" mit den Tabs "Diagrammliste" und "Dashboard" abgebildet.

Für jedes Diagramm sehen Sie hier in der aktuellen Inhaltssprache den Namen und den zugehörigen Diagrammtyp in der UI Sprache. Mit einem Klick auf einen Diagramm-Listeneintrag gelangen Sie zu dessen Diagrammansicht und können von hier aus alternative Ansichten erreichen.

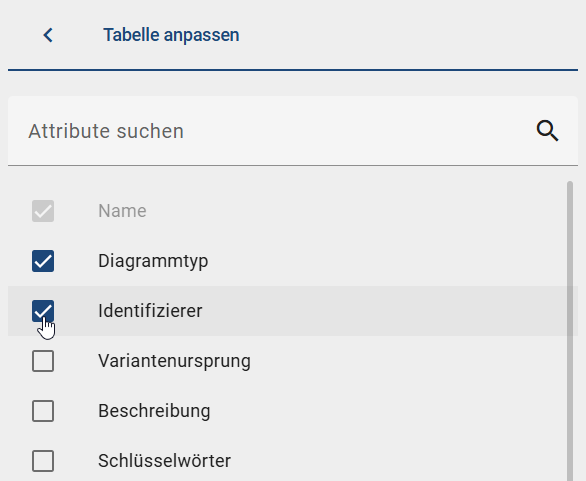

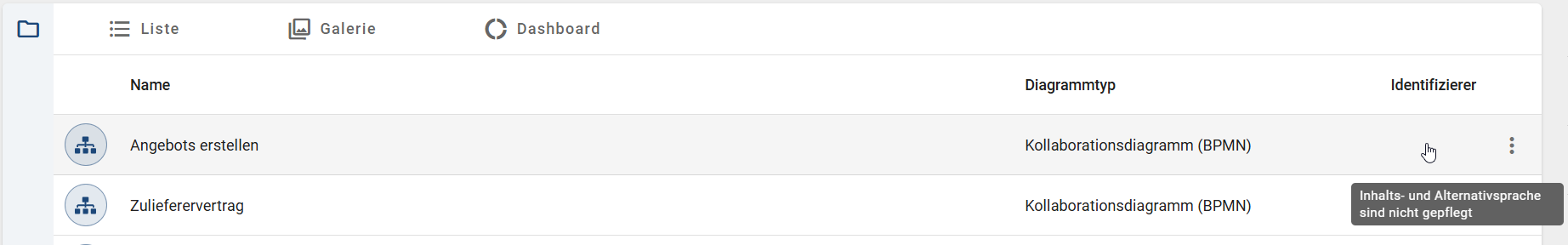

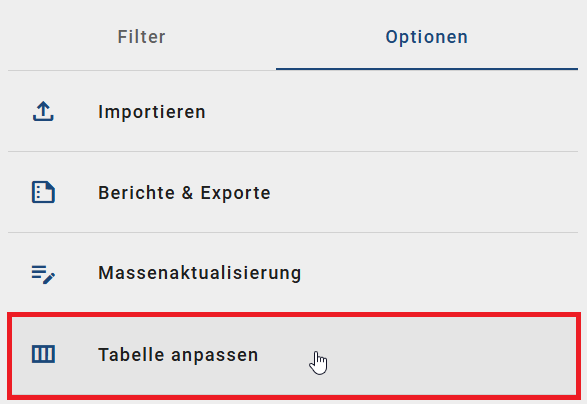

Hinweis

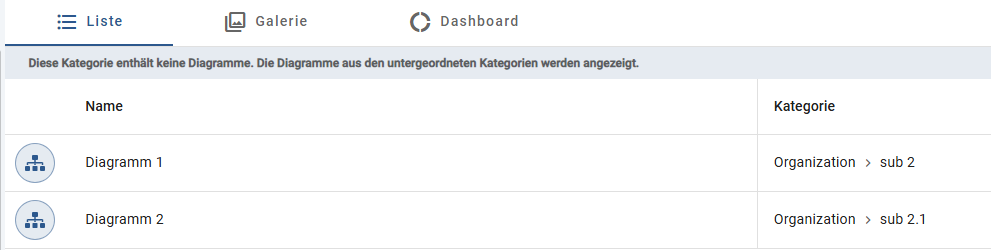

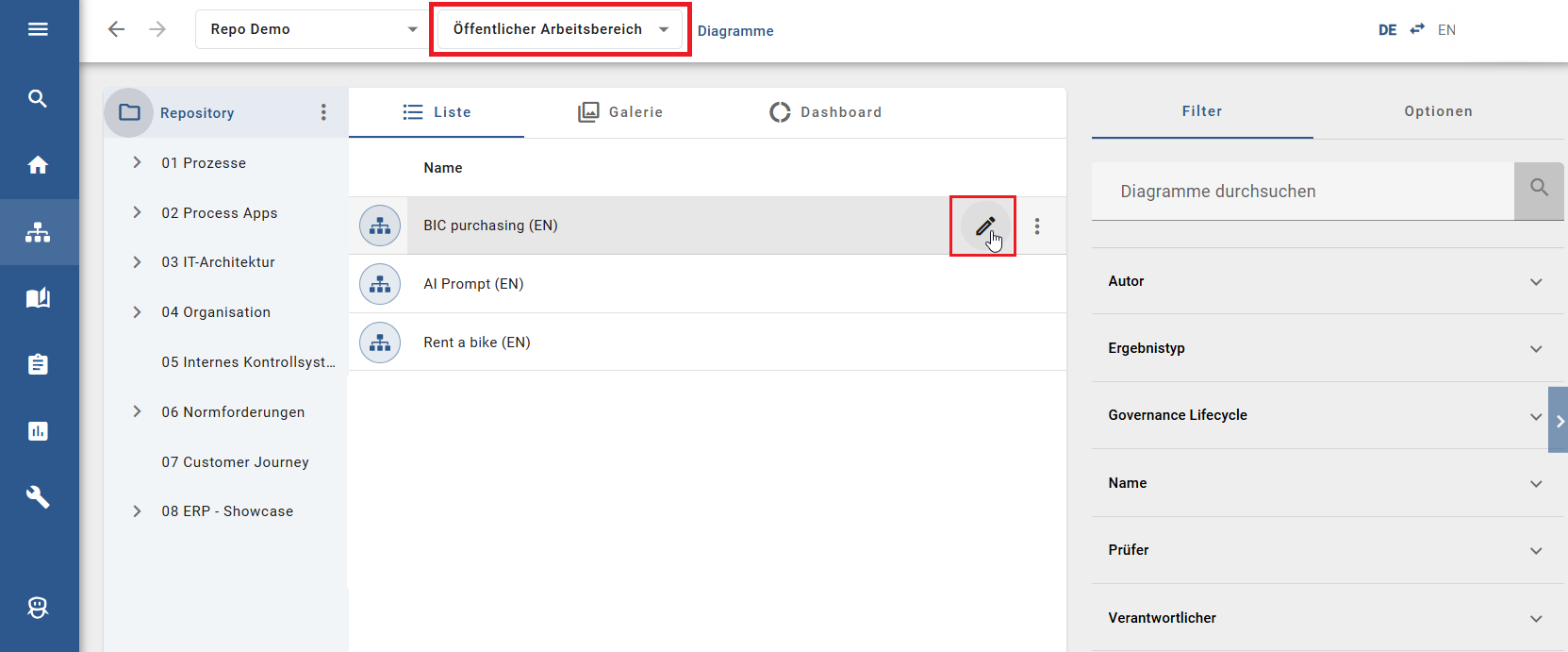

Wenn Sie sich im öffentlichen Arbeitsbereich befinden und eine leere Kategorie öffnen, werden Sie auf eine Standardseite geleitet, die erklärt, dass in dieser Kategorie noch keine Diagramme vorhanden sind. Sie können dann entweder Unterkategorien öffnen, die Diagrammsuche verwenden oder auf das Plus-Symbol klicken, um ein neues Diagramm zu erstellen.

In der vertikalen Leiste links vom Hauptbereich befinden sich die Kategorien. Wählen Sie Kategorien öffnen, um das Explorer Menü einzublenden. Dazu können Sie auf das Ordner-Icon oder auf die komplette vertikale Leiste klicken.

Der Button zum Öffnen der Kategorien ist hier abgebildet.

Dann sehen Sie hier in der aktuellen Inhaltssprache den Namen der direkt dem Repository untergeordneten Kategorien. Durch Selektieren einer Kategorie öffnet sich diese und im Hauptbereich erscheinen alle darin enthaltenen Diagramme.

Der Screenshot zeigt das Explorer Menu mit Kategorien und den dort enthaltenen Diagrammen im Hauptbereich.

Weiterhin können Kategorien auch Unterkategorien enthalten, was ein Pfeil links neben den Kategorienamen andeutet. Die Unterkategorien lassen sich ebenfalls durch einen Mausklick auf den Namen oder auf den Pfeil expandieren. Die Kategorieleiste lässt sich über den Button Kategorien minimieren wieder einklappen. Weiterhin können Sie über die Kopfleiste navigieren.

Der Button zum Schließen des Kategorien Menü ist hier abgebildet.

Tipp

Vergrößern Sie den Hauptbereich, indem Sie das Menü in der linken Seitenleiste einklappen.

Sie haben die Möglichkeit die Größe des Kategorien-Explorers anzupassen. Gehen Sie mit der Maus an den rechten Rand des Kategorien-Explorers. Daraufhin können Sie die blaue auftretende Linie mit gedrückter Maus nach links (verkleinern) oder nach rechts (vergrößern) verschieben.

Der Screenshot zeigt die Anpassungsfunktion des Kategorien-Explorers.

Auf der rechten Bildschirmseite finden Sie in der Desktopansicht die Optionen und den Filter. Als Optionen werden Ihnen aktuell verschiedene Exports angeboten. Diese Funktionen generieren Ihnen Excel Dateien mit den Inhalten und weiteren Informationen zu allen Diagrammen der Kategorie. Nähere Informationen zu diesen Optionen finden Sie im Kapitel Exporte.

Wie kann ich ein Diagramm erstellen?

Sie können ein neues Diagramm erstellen, indem Sie auf den Button unten rechts in der Diagrammliste klicken.

Der Screenshot zeigt Ihnen den Button "Diagramm erstellen".

Nachdem Sie auf Diagramm erstellen geklickt haben, wird eine Liste aller unterstützten Diagrammtypen angezeigt, aus der Sie den gewünschten Diagrammtyp auswählen können. Um den Vorgang vorzeitig abzubrechen, können Sie auf die Schaltfläche X klicken.

Der Screenshot zeigt das Dialogfenster für das Erstellen eines neuen Diagramms, in welchem Sie den "Quick Modeler" verwenden können.

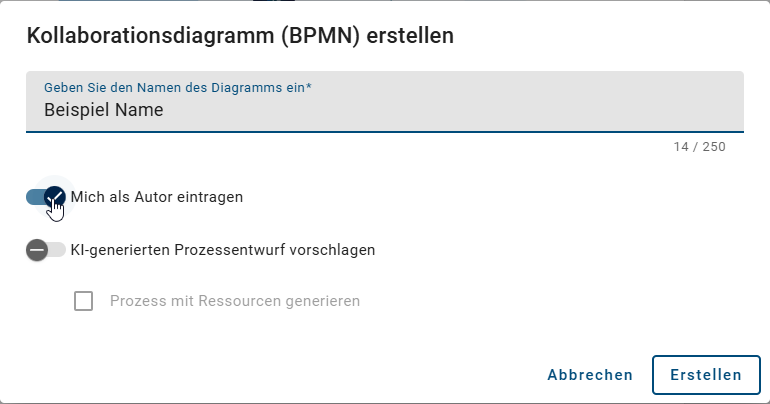

Nach der Auswahl des gewünschten Diagrammtyps haben Sie die Möglichkeit, das Diagramm zu benennen.

Der Screenshot zeigt das Dialogfenster für das Erstellen eines neuen Diagramms, in welchem Sie den "KI-generierte BPMN-Entwurf" verwenden können.

Klicken Sie anschließend auf Erstellen, um Ihr neues Diagramm anzeigen zu können.

Quick Modeler

Der Quick Modeler ist eine Excel-Datei mit einer Tabelle, die für schnelles Modellieren benötigt wird. Innerhalb der Excel-Datei finden Sie eine detaillierte Einführung in den Quick Modeler, sowie eine Vorlage mit einem Beispiel.

Um den Quick Modeler zu nutzen, navigieren Sie in der rechten Seitenleiste zu Optionen und wählen Sie die Funktion Importieren aus.

Der Screenshot zeigt die Option "Importieren" in den Optionen.

Klicken Sie anschließend auf die Option Import BPMN Quick Model (Excel).

Der Screenshot zeigt die Option "Import BPMN Quick Model (Excel)" in den Optionen.

Daraufhin öffnet sich ein Dialogfenster, in dem Sie das Diagramm benennen und die zuvor ausgefüllte Quick Modeler Vorlage (Excel) hochladen müssen.

Der Screenshot zeigt das Dialogfenster für die Option "Import BPMN Quick Model (Excel)".

Jetzt können Sie das Diagramm über den Quick Modeler erstellen.

Hinweis

Bitte beachten Sie, dass die Excel-Datei derzeit nur auf Englisch verfügbar ist.

Bemerkung

Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator und Editor eine Excel-Datei importieren können. Autoren, die normalerweise keinen Zugriff auf das erstellte Diagramm haben, sind von dieser Importfunktion ausgeschlossen.

KI-generierte Diagramme

Wie kann ich einen KI-generierten BPMN-Prozess erstellen?

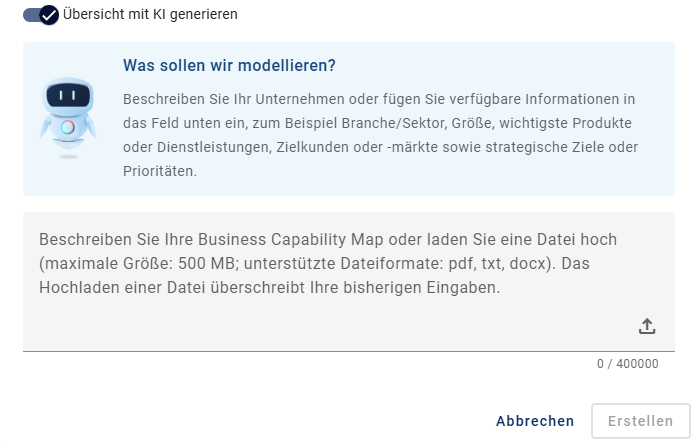

Die Option KI-generierte BPMN-Prozesse ermöglicht Ihnen die Erstellung Ihres Diagramms mithilfe von Künstlicher Intelligenz. Um diese Option nutzen zu können, ist es zunächst erforderlich, den Diagrammtyp Kollaborationsdiagramm (BPMN) auszuwählen. Sie können den Diagrammtyp auswählen, wenn Sie ein neues Diagramm erstellen möchten.

Der Screenshot zeigt eine Liste von Diagrammtypen mit der Auswahl des Kollaborationsdiagrammes (BPMN).

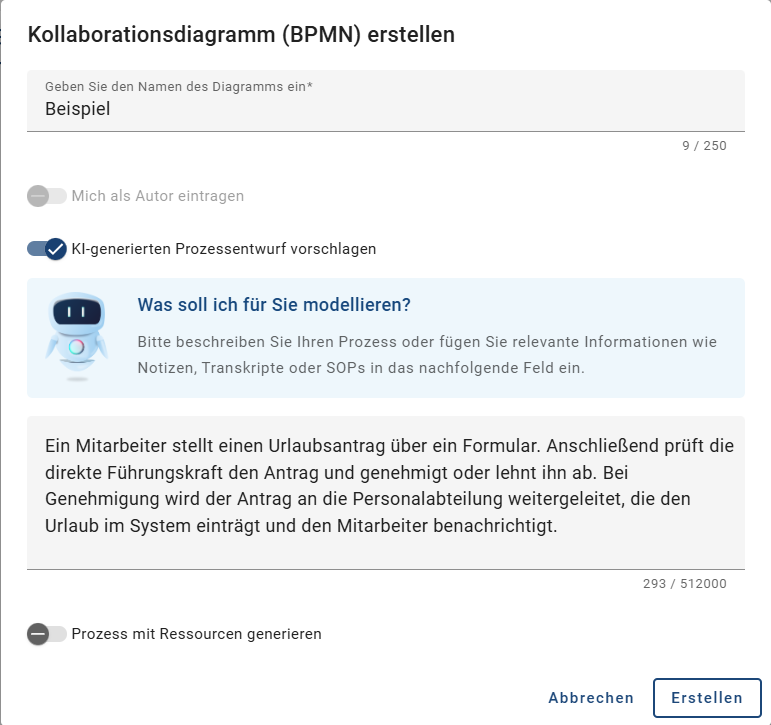

Daraufhin öffnet sich ein Dialogfenster, in dem Sie das Diagramm benennen müssen. Aktivieren Sie außerdem die Option KI-generierten Prozessentwurf vorschlagen, welche standardmäßig deaktiviert ist. Anschließend können Sie das Diagramm Erstellen.

Der Screenshot zeigt das Dialogfenster für das Erstellen eines Kollaborationsdiagramm (BPMN) mit der aktivierten Option "KI-generierten Prozessentwurf vorschlagen".

Nachdem Sie das neue Diagramm erstellt haben, wird Ihnen Arty beim Generieren angezeigt. Dieser Vorgang kann einige Minuten in Anspruch nehmen. Danach werden Sie entweder zur Diagrammansicht weitergeleitet, um Ihr Diagramm anzusehen, oder Sie erhalten eine Fehlermeldung.

Bemerkung

Bitte beachten Sie, dass nur Benutzer mit den Rollen Administrator oder Editor einen KI-generierten BPMN-Prozess erstellen können.

Hinweis

Diese Funktion wird von Arty, unserem KI-Modeler, bereitgestellt. Beachten Sie, dass eine separate Lizenz erforderlich ist. Bitte beachten Sie auch die Hinweise zur Nutzung der KI-Funktion.

Wie kann ich zusätzliche Ressourcen für einen KI-generiertes Diagramm anfordern?

Beim Erstellen eines KI-generierten BPMN-Prozesses können Sie optional zusätzliche Ressourcen (Dokumente, Applikationen, Risiken) anfordern. Aktivieren Sie dafür die Option Prozess mit Ressourcen generieren, welche standardmäßig deaktiviert ist.

Der Screenshot zeigt die Option, zusätzliche Ressourcen im BPMN-Prozess-Entwurf anzufordern.

Nur wenn die Option Prozess mit Ressourcen generieren aktiviert ist, können zusätzliche Ressourcen in die Modellierung einbezogen werden.

Hinweis

Diese Funktion wird von Arty, unserem KI-Modeler, bereitgestellt. Beachten Sie, dass eine separate Lizenz erforderlich ist. Bitte beachten Sie auch die Hinweise zur Nutzung der KI-Funktion.

Wie kann ich ein Diagramm löschen?

Als Administrator, Editor und Author haben Sie die Möglichkeit, Diagramme im öffentlichen Arbeitsbereich nach Bedarf zu löschen. Klicken Sie dazu im jeweiligen Kontextmenü (drei Punkte) des Diagramms auf die Option Löschen. Alternativ finden Sie die Option in den Optionen des jeweiligen Diagramms, nachdem Sie dieses ausgewählt haben.

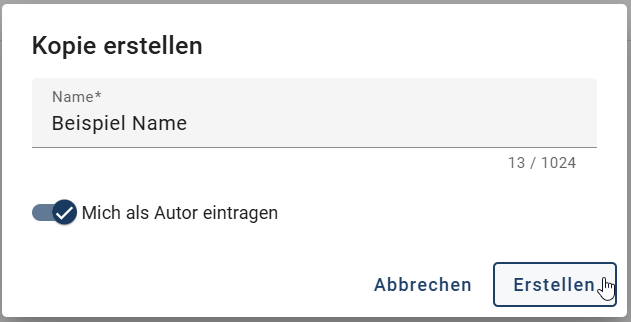

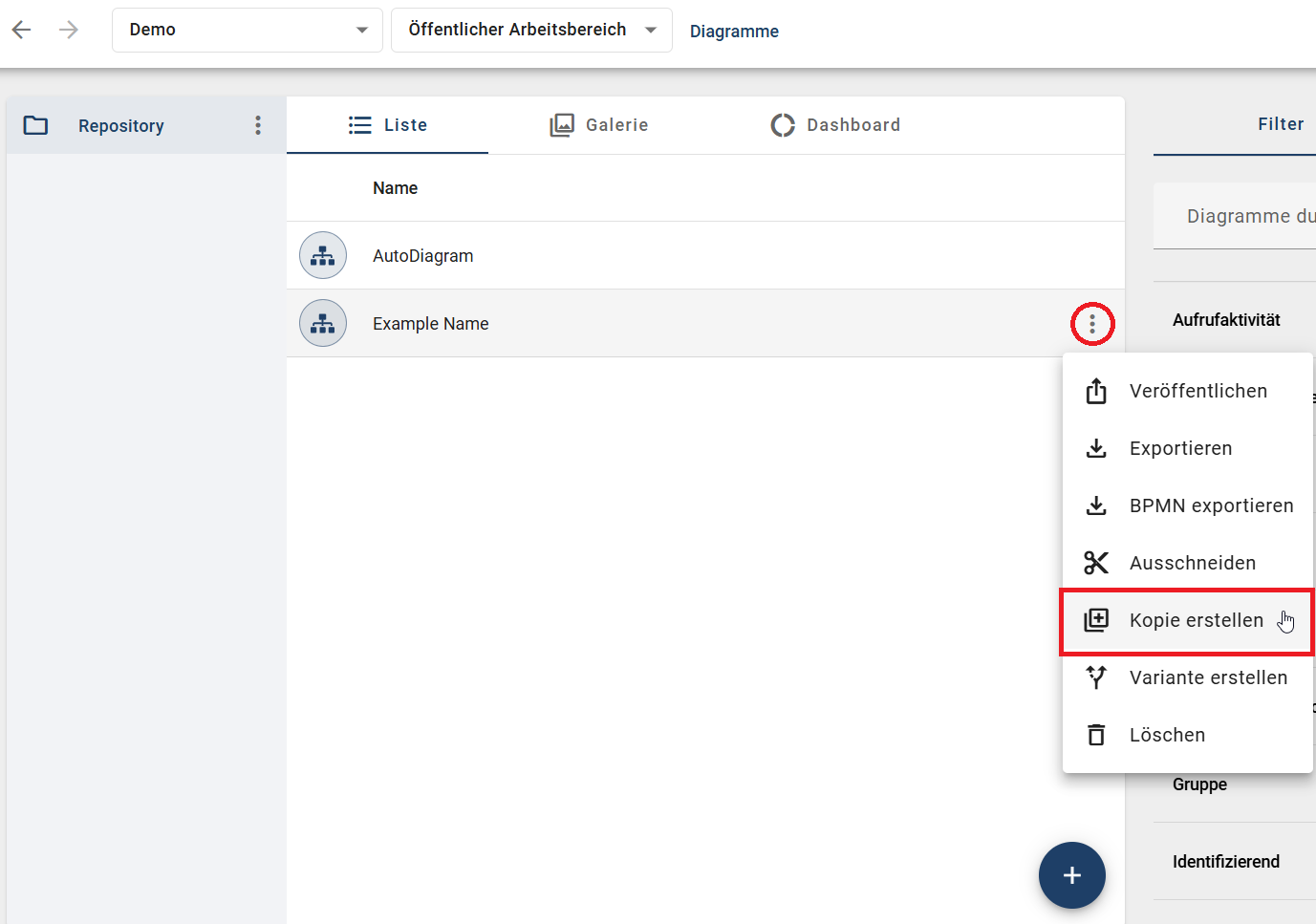

Der Screenshot zeigt Optionen, wobei die letzte das Löschen ist.

Nachdem Sie auf Löschen geklickt haben, öffnet sich ein Dialogfenster, das darauf hinweist, dass Diagramme unwiderruflich gelöscht werden. Dieser Vorgang ist nicht rückgängig zu machen. Sie können den Löschvorgang bestätigen, indem Sie erneut auf den Button Löschen klicken. Um den Vorgang abzubrechen, klicken Sie auf Abbrechen.

Der Screenshot zeigt ein Dialogfenster zum löschen.

Sie können das Diagramm auch direkt in der Galerie löschen. Klicken Sie dazu auf das Kontextmenü (drei Punkte) des jeweiligen Diagramms und wählen Sie die Option Löschen. Folgen Sie anschließend den gleichen Schritten wie zuvor erwähnt.

Der Screenshot zeigt die Möglihckeit des Löschens in der Galerie.

Funktionen im Kategorien-Explorer

Damit Sie die Funktionen im Kategorien-Explorer verwenden können, müssen Sie der Rolle Administrator, Editor oder Author zugeordnet sein und sich im Öffentlichen Arbeitsbereich befinden. Wie Sie den Bereich wechseln, finden Sie hier. Im Folgenden finden Sie eine Übersicht über die Funktionen und die Berechtigungen der Rollen.

Author

Editor

Administrator

Neue Kategorie erstellen

Berechtigt

Berechtigt

Berechtigt

Veröffentlichen

Nicht berechtigt

Berechtigt

Berechtigt

Exportieren

Nicht berechtigt

Nicht berechtigt

Berechtigt

Importieren

Nicht berechtigt

Nicht berechtigt

Berechtigt

Löschen

Berechtigt(*)

Berechtigt(*)

Berechtigt(*)

Umbenennen

Berechtigt(*)

Berechtigt(*)

Berechtigt(*)

Ausschneiden

Berechtigt(*)

Berechtigt(*)

Berechtigt(*)

Einfügen

Berechtigt

Berechtigt

Berechtigt

(*)Die Funktion kann nur im Kontextmenü für Diagrammkategorien und nicht für das Repository ausgeführt werden.

Wie kann ich Diagrammkategorien erstellen?

Sie können Diagrammkategorien im Kategorien-Explorer erstellen. Öffnen Sie dafür das Explorer Menü und klicken Sie auf das Kontextmenü (Drei Punkte) neben Ihrem Repository Ordner. Wählen Sie die Option Neue Kategorie.

Der Screenshot zeigt die Option "Neue Kategorie".

Geben Sie einen Kategorienamen ein und bestätigen Sie mit Erstellen. Die Diagrammkategorie wird Ihnen anschließend alphabetisch sortiert im Kategorien-Explorer angezeigt.

Der Screenshot zeigt das Dialogfenster für die Erstellung.

Hinweis

Sie können ebenfalls Unterkategorien für bereits vorhandene Oberkategorien erstellen. Klicken Sie dafür auf das Kontextmenü neben dem Kategorienamen und wiederholen Sie den Vorgang. Die dabei erstellten Kategorien werden in den selektierten Oberkategorien als Unterkategorien aufgelistet.

Wie kann ich Diagrammkategorien umbenennen?

Für die Umbenennung einer Diagrammkategorie müssen Sie auf das Kontextmenü (Drei Punkte) klicken und Umbenennen auswählen.

Der Screenshot zeigt die Option "Umbenennen" für die ausgewählte Kategorie.

Im darauf erscheinenden Dialogfenster können Sie der ausgewählten Kategorie einen neuen Namen geben. Geben Sie dafür den gewünschten Namen ein und klicken Sie auf Umbenennen. Wenn Sie den Vorgang verwerfen wollen, klicken Sie auf Abbrechen.

Der Screenshot zeigt das Dialogfenster für die Umbenennung.

Nachdem Sie die Umbenennung abgeschlossen haben, wird der aktualisierte Name im Kategorien-Explorer angezeigt. Nutzer, welche sich gleichzeitig auf dem Kategorien-Explorer befinden, müssen für den aktualisierten Namen die Sicht neu laden.

Bemerkung

Sie müssen mindestens ein Zeichen für die Umbenennung eingeben, um diese umzusetzen.

Bemerkung

Die Änderung des Kategorienamen erfolgt nur für Ihre Inhaltssprache.

Wie kann ich Diagrammkategorien löschen?

Sie können Ober- und Unterkategorien nach Ihrem Bedarf löschen. Klicken Sie dafür auf das Kontextmenü (Drei Punkte) neben dem Kategorienamen und wählen Sie Löschen.

Der Screenshot zeigt die Option "Löschen" für eine ausgewählte Kategorie.

Daraufhin erscheint ein Dialogfenster. Sollten Sie die Kategorie nicht löschen wollen, können Sie das Fenster mit dem Abbrechen-Button schließen.

Der Screenshot zeigt das Dialogfenster für den Löschvorgang.

Hinweis

Bitte beachten Sie, dass bei der Eingabe nicht auf Groß- und Kleinschreibung geachtet wird.

Geben Sie den Kategorienamen ein und klicken Sie auf Löschen, um den Löschvorgang abzuschließen.

Der Screenshot zeigt die Bestätigung des Löschvorgangs.

Hinweis

Befinden sich in der Kategorie untergeordnete Diagramme und Kategorien, so werden diese ebenfalls gelöscht. Der Vorgang kann nicht rückgängig gemacht werden.

Wie kann ich Diagramme und Diagrammkategorien ausschneiden und einfügen?

Diagramme ausschneiden und einfügen

Um ein Diagramm aus einer Diagrammkategorie in eine andere Diagrammkategorie einzufügen, können Sie die Funktion Ausschneiden anwenden. Öffnen Sie dafür die Diagrammkategorie, in welcher sich das gewünschte Diagramm befindet. Klicken Sie auf das Kontextmenü (Drei Punkte) in der Diagrammliste und selektieren Sie Ausschneiden.

Der Screenshot zeigt die Option "Ausschneiden" im Kontextmenü in der Diagrammliste.

Wählen Sie daraufhin die Diagrammkategorie aus, in welcher Sie das Diagramm einfügen wollen. Dies kann sowohl für Über- als auch für Unterkategorien erfolgen. Klicken Sie auf das Kontextmenü der Kategorie und selektieren Sie Einfügen.

Der Screenshot zeigt die Option "Einfügen" im für die ausgewählte Kategorie.

Daraufhin wird das gewählte Diagramm aus der Ursprungskategorie entfernt und in die neu ausgewählte Kategorie eingefügt.

Diagrammkategorien ausschneiden und einfügen

Für das Reorganisieren einer Diagrammkategorie klicken Sie auf das Kontextmenü neben dem gewünschten Diagrammkategoriennamen und wählen Sie Ausschneiden.

Der Screenshot zeigt die Option "Ausschneiden" im Kontextmenü im Kategorie-Explorer.

Dabei wird jede (falls vorhandene) Unterkategorie, sowie alle enthaltenden Diagramme der Kategorie ebenfalls ausgeschnitten. Klicken Sie nun auf das Kontextmenü, in welches die Diagrammkategorie einfügt werden soll, und selektieren Sie Einfügen.

Der Screenshot zeigt die Option "Einfügen" für die ausgewählte Kategorie.

Der Vorgang für das Ausschneiden von Diagrammen als auch für Diagrammkategorien wird abgebrochen, wenn Sie

  • ein neues Diagramm ausschneiden,

  • die ESC-Taste drücken,

  • die Seite aktualisieren oder

  • das Repository wechseln.

Wie kann ich Diagrammkategorien veröffentlichen?

Klicken Sie für eine Veröffentlichung Ihrer Diagrammkategorie auf das Kontextmenü (Drei Punkte) neben dem Namen und wählen Sie Veröffentlichen aus.

Der Screenshot zeigt die Option "Veröffentlichen" für die ausgewählte Kategorie.

Im darauf erschienenen Dialogfenster müssen Sie den ausgewählten Kategorienamen und die Begründung für die Veröffentlichung eingeben und auf Veröffentlichen klicken. Wenn Sie den Vorgang abbrechen wollen, klicken Sie auf Abbrechen.

Der Screenshot zeigt das Dialogfenster für die Veröffentlichung.

Hinweis

Bitte beachten Sie, dass bei der Eingabe nicht auf Groß- und Kleinschreibung geachtet wird.

Hinweis

Bei der Veröffentlichung der Diagrammkategorie werden alle untergeordneten Diagramme ebenfalls veröffentlicht. Dafür wird für jedes Diagramm ein Workflow initiiert.

Bemerkung

Sie können ebenso Ihr Repository veröffentlichen. Klicken Sie dafür auf das Kontextmenü neben dem Repository und befolgen Sie dieselben Schritte.

Wie kann ich Diagrammkategorien exportieren?

Export im Kontextmenü (Drei Punkte)

Sie können Diagrammkategorien exportieren, indem Sie auf das Kontextmenü klicken und Exportieren selektieren.

Der Screenshot zeigt die Option "Exportieren" für die ausgewählte Kategorie im Kategoriebaum.

Daraufhin wird ein Archiv der Diagrammkategorie erstellt. Die Mitteilung am unteren rechten Bildschirmrand informiert Sie über den Beginn des Exports.

Export in Optionen

Sie können ebenfalls innerhalb des Options-Bereichs eine Diagrammkategorie exportieren. Klicken Sie dafür auf Berichte & Exporte und selektieren Sie den Button Bericht erstellen neben Kategorie exportieren. Die Mitteilung am unteren rechten Bildschirmrand informiert Sie über den Beginn des Exports.

Der Screenshot zeigt die Option "Kategorie exportieren" im Optionsbereich.

Wenn der Export erfolgreich abgeschlossen ist, erhalten Sie eine weitere Meldung. Diese enthält einen Link, durch welchen Sie den Export herunterladen können.

Der Screenshot zeigt ein Mittelungsfenster mit einem Link für den Start des Downloads eines Exports.

Nachdem der Export einmal erstellt wurde, finden Sie im Options-Bereich in der Rubrik Berichte & Exporte einen Bericht herunterladen-Button, wo Sie den Export herunterladen können.

Der Screenshot zeigt den "Bericht herunterladen" Button im Optionsbereich neben der Option "Kategorie exportieren".

Galerie

Wenn Sie den Bereich Diagramme über das Menü öffnen, können Sie im Hauptbereich in die Galerie wechseln.

Hier ist das Auswählen des Buttons "Galerie" abgebildet.

In der Galerie haben Sie die Möglichkeit, alle Diagramme aus einer ausgewählten Kategorie als Vorschau einzusehen. Darüber hinaus werden Ihnen der Diagrammname in der aktuellen Inhaltssprache, der Diagrammtyp in der aktuellen Browsersprache sowie ein Vorschaubild des Diagramms angezeigt. Sollten Sie den Kategorie-Explorer geöffnet haben, können Sie diesen schließen, um die Diagrammvorschau zu vergrößern.

Der Screenshot zeigt die Galerie im Hauptbereich.

In der rechten Seitenleiste befindet sich der Filter. Wenn Sie dort eine oder mehrere Facetten selektieren, werden die Diagramme aktualisiert und visualisieren nur noch die Diagramme, die die Filterkriterien erfüllen.

Falls Sie eine oder mehrere Facetten im Filter aktiviert haben und in eine andere Ansicht wechseln, bleibt der Filter aktiv und es werden auch in der Liste nur die gefilterten Diagramme angezeigt.

Hinweis

Bitte beachten Sie, dass die Optionen Importieren und Massenbearbeitung in der Ansicht Galerie nicht verfügbar sind.

Wie kann ich Diagrammattribute im Dashboard analysieren?

Wenn Sie den Bereich Diagramme über das Menü öffnen, können Sie im Hauptbereich in das Dashboard wechseln.

Hier ist das Auswählen des Buttons "Dashboard" abgebildet.

Das Dashboard bietet Ihnen die Möglichkeit, die Diagrammattribute aller Diagramme des Repositorys zu analysieren. Für jeden verfügbaren Attributtyp erscheint dort ein Chart (Ringdiagramm). Ein Attributtyp ist verfügbar, wenn dieser in der Methode als sichtbar konfiguriert und in mindestens einem Diagramm des Repositorys gepflegt ist. Die Zahl in der Mitte eines Charts gibt an wie viele unterschiedliche Facetten für das Attribut im Repository vorliegen.

Der Screenshot zeigt das Dashboard im Hauptbereich.

In der rechten Seitenleiste befindet sich der Filter. Wenn Sie dort eine oder mehrere Facetten selektieren, werden die Charts aktualisiert und visualisieren nur noch die Diagramme, die die Filterkriterien erfüllen.

Hier wird das Dashboard mit aktiviertem Filter gezeigt.

Umgekehrt können Sie auch eine Facette im Chart selektieren, wodurch sich der Filter entsprechend aktiviert.

Hier ist das Selektieren einer Facette im Dashboard dargestellt.

Falls Sie eine oder mehrere Facetten im Filter aktiviert haben und in die Ansicht Diagrammliste wechseln, bleibt der Filter aktiv und es werden auch in der Liste nur die gefilterten Diagramme angezeigt.

Wie kann ich zu einem kürzlich geöffneten Diagramm zurückkehren?

Wenn Sie sich in einer Diagrammansicht befinden, finden Sie rechts neben der Prozessausführungsansicht die Option, zu einem kürzlich geöffneten Diagramm zurückzukehren. Diese Option kann nur verwendet werden, wenn Sie bereits mindestens ein Diagramm geöffnet haben.

Der Screenshot zeigt die Option, zu einem kürzlich geöffneten Diagramm zurückzukehren.

Die Liste der kürzlich geöffneten Diagramme ist chronologisch in absteigender Reihenfolge sortiert und auf maximal fünf Einträge begrenzt. Wenn Sie kürzlich mehr als fünf Diagramme geöffnet haben, wird der älteste Eintrag aus der Liste entfernt und entsprechend das neueste kürzlich geöffnete Diagramm hinzugefügt.

Nachdem Sie auf ein kürzlich geöffnetes Diagramm geklickt haben, kehren Sie zu diesem Diagramm in der von Ihnen geöffneten Stage zurück.

Diagramme filtern und suchen

Wie kann ich die Diagramme filtern?

Sowohl in der Diagrammliste als auch im Dashboard haben Sie die Möglichkeit, die Einträge zu filtern. Wechseln Sie dazu gegebenenfalls in der rechten Seitenleiste in den Tab Filter.

Der Screenshot zeigt den Filter in der rechten Seitenleiste.

Es werden dort alle Attribute gelistet, nach denen Sie im aktuellen Repository filtern können. Durch einen Klick auf ein Attribut öffnen sich alle Facetten des jeweiligen Attributs. Hier können Sie auswählen, nach welchen Facetten gefiltert werden soll. Sie haben die Möglichkeit nach mehreren Facetten gleichzeitig zu filtern. Die Diagrammliste bzw. das Dashboard aktualisieren sich direkt und zeigen die Diagramme entsprechend Ihrer Auswahl. Falls Sie einen oder mehrere Facetten aktiviert haben und zwischen den Ansichten Diagrammliste und Dashboard wechseln, bleibt der Filter aktiv und es werden auch in der jeweils anderen Ansicht nur die gefilterten Diagramme angezeigt.

Gefilterte Diagrammliste: Der Screenshot zeigt die gefilterte Diagrammliste mit den Facetten.

Gefiltertes Dashboard: Der Screenshot zeigt das gefilterte Dashboard mit den Facetten.

Wenn Sie alle Filter entfernen oder wieder auf den Menüeintrag Diagramme klicken, wird der Filter gelöscht und es werden Ihnen wieder alle Diagramme in der Liste bzw. dem Dashboard angezeigt.

Tipp

Mit den Benutzerrechten eines Reviewers oder höher haben Sie die zusätzliche Filtermöglichkeit Diagrammansichten.

Wie kann ich nach dem aktuellen Status von Diagrammen filtern?

Mit dem Filter Governance Lifecycle können Sie Diagramme nach ihrem gerade aktiven Workflow, ihrer Veröffentlichung oder ihrer Revision filtern. Auf diese Weise können Sie einen besseren Überblick über den Status der Diagramme erhalten.

Wenn Sie diesen Filter anwenden möchten, müssen Sie sich im Öffentlichen Arbeitsbereich befinden. Im Tab Filter können Sie den Filter Governance Lifecycle öffnen.

Veröffentlichung

Wenn Sie den Unterfilter Veröffentlichung öffnen und mindestens ein Diagramm veröffentlicht wurde, können Sie mit einem Klick auf Depubliziert, Nicht veröffentlicht oder Veröffentlicht nach den entsprechenden Diagrammen filtern.

Der Screenshot zeigt das Attribut "Governance Lifecycle" im Filterbereich.

Revision

Sollte der Unterfilter Revision erweitert sein und mindestens ein Diagramm einen Revisionsstatus aufweisen, können Sie einen bestimmten Revisionsstatus als Filter auswählen. Sie können Diagramme nach den folgenden Revisionsstatus filtern: Verändert, Nicht verändert und Unbekannt. Änderungen an einem Diagramm können erst angezeigt werden, wenn dieses erneut veröffentlicht wurde. Bis dahin hat es den Revisionsstatus Unbekannt.

Der Screenshot zeigt das Attribut "Governance Lifecycle" und die Unterfacette "Revison" im Filterbereich der Diagrammliste.

Workflow

Sie haben ebenfalls die Möglichkeit, wenn Sie den Filter Governance Lifecycle erweitert haben, den Unterfilter Workflow zu öffnen. Hier können Sie dann filtern, ob ein Workflow für das Diagramm aktiv ist. Es wird zwischen Depublizierung, Veröffentlichung und Wiedervorlage unterschieden.

Der Screenshot zeigt das Attribut "Governance Lifecycle" und die Unterfacette "Workflow" im Filterbereich der Diagrammliste.

Daraufhin sehen Sie eine gefilterte Liste und eine Anzahl aller Diagramme, die sich im entsprechenden Bereich befinden.

Hinweis

Der Filter Governance Lifecycle ist ab der Version 7.14.0 verfügbar. Um alle veröffentlichten Diagramme im Filter anzuzeigen, müssen Sie die Diagramme mindestens einmal aus- und wieder einchecken.

Bemerkung

Alle gefilterten Ergebnisse werden alphabetisch nach der Browsersprache sortiert.

Hinweis

Der Governance Lifecycle Filter ist ebenfalls verfügbar um Katalogeinträge nach ihrem Workflow, ihrer Veröffentlichung oder ihrer Revision zu filtern.

Wie kann ich nach Diagrammen suchen?

Mit der Suchfunktion können Sie im Bereich Diagramme nach Diagrammen suchen. Die Diagrammsuche prüft nach Übereinstimmung mit dem Suchbegriff sowohl im Diagrammtitel als auch den Diagrammattributen. Es werden auch für Sie zugriffsbeschränkte Diagramme, welche Sie jedoch nicht öffnen können, gefunden.

Klicken Sie in das Feld Diagramme durchsuchen im Tab Filter. Geben Sie nun den gewünschten Begriff ein und bestätigten Sie mit Enter oder einem Klick auf das Lupen-Icon.

Der Screenshot zeigt die Schaltfläche "Suchen" im Filter-Tab.

Falls keine Ergebnisse für Ihren Suchbegriff gefunden werden konnten, wird Ihnen ein entsprechender Hinweis angezeigt. Außerdem erscheint der Button Sprache umschalten & erneut suchen, den Sie betätigen können, um die Alternativsprache als Inhaltssprache zu setzen und eine erneute Suche in der neuen Inhaltssprache zu starten.

Daraufhin werden Ihnen alle Suchergebnisse angezeigt, die den bestimmten Begriff beinhalten.

Wenn Sie anschließend wieder Ihre ganze Diagrammliste anzeigen lassen möchten, klicken Sie auf Suchbegriff löschen neben dem Lupen-Icon.

Der Screenshot zeigt das Symbol "Suche löschen".

Hinweis

Hier finden Sie eine Übersicht, welche Optionen Sie bei der Verwendung von Suchbegriffen haben.

Massenbearbeitung

Wenn Sie als Administrator oder Editor dieselbe Art von Attributen in mehreren Diagrammen bearbeiten möchten, können Sie dies über die Massenbearbeitung durchführen. Gehen Sie dazu als Editor in die Optionen der Diagrammansicht im Öffentlichen Arbeitsbereich oder als Administrator in einen beliebigen Bereich und wählen Sie die Massenbearbeitung aus.

Der Screenshot zeigt die Option "Massenbearbeitung" in den Optionen der Diagrammansicht.

Daraufhin befinden Sie sich im Massenbearbeitungsmodus der jeweiligen Kategorie, in welcher Sie sich aktuell befinden. Alle (gefilterten) Diagramme innerhalb der Kategorie werden Ihnen als Listenansicht angezeigt. Wählen Sie die Diagramme aus, die Sie bearbeiten möchten, und klicken Sie auf Massenbearbeitung starten.

Der Screenshot zeigt die Option "Massenbearbeitung starten", nachdem Diagramme im Massenbearbeitungsmodus ausgewählt wurden.

Daraufhin öffnet sich ein Dialogfenster, in dem Sie zunächst den Attributtyp auswählen müssen, den Sie bearbeiten möchten. Nachdem Sie einen Attributtyp ausgewählt haben, können Sie die Aktion festlegen, ob der Attributwert ersetzt, entfernt oder hinzugefügt werden soll. Abhängig von der gewählten Aktion erscheinen ein oder mehrere Eingabefelder für den Attributwert. Hier können Sie eine Eingabe vornehmen, wobei die Treffer für den gewählten Attributtyp in Ihrem aktuellen Bereich erscheinen und ausgewählt werden können.

Attributwert ersetzen:

Wenn Sie den Attributwert ersetzen möchten, geben Sie den bestehenden und den neuen Attributwert an, der durch den bestehenden ersetzt werden soll.

Der Screenshot zeigt das Dialogfenster für die Massenbearbeitung.

Attributwert entfernen:

Wenn Sie den Attributwert entfernen möchten, geben Sie den zu entfernenden Attributwert an.

Der Screenshot zeigt das Dialogfenster zum Entfernen eines Attributwerts für die Massenbearbeitung.

Attributwert hinzufügen:

Wenn Sie ein mehrwertiges Attribut ausgewählt haben, geben Sie den Attributwert an, den Sie hinzufügen möchten.

Der Screenshot zeigt das Dialogfenster zum hinzufügen eines Attributwerts für die Massenbearbeitung.

Hinweis

Bitte beachten Sie, dass bei der Auswahl eines mehrwertigen Attributtyps alle einwertigen Attributtypen (z.B. Verantwortlicher) automatisch deaktiviert werden. Wird hingegen ein einwertiger Attributtyp ausgewählt, steht die Option Attributwert hinzufügen nicht zur Verfügung.

Klicken Sie anschließend auf Aktualisieren, um die Änderungen vorzunehmen oder auf Abbrechen, um keine Änderungen vorzunehmen.

Wenn Sie auf Aktualisieren geklickt haben, öffnet sich ein Bestätigungsfenster. Hier müssen Sie den entsprechenden Grund für die Änderungen des Attributs eingeben, um die Massenbearbeitung zu bestätigen.

Der Screenshot zeigt das Bestätigungsfenster für die Aktualisierung der Massenbearbeitung.

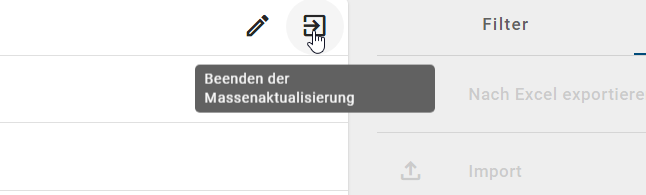

Nach erfolgreicher Aktualisierung der entsprechenden Attributwerte in den ausgewählten Diagrammen erhalten Sie eine Erfolgsmeldung. Der Änderungsvorgang wird mit dem angegebenen Grund für Diagramme in der Vorschau und in der Veröffentlichung im Governance Cockpit dokumentiert. Im Falle einer nicht erfolgreichen Aktualisierung erscheint eine Fehlermeldung.

Welche alternativen Ansichten auf Diagramme gibt es?

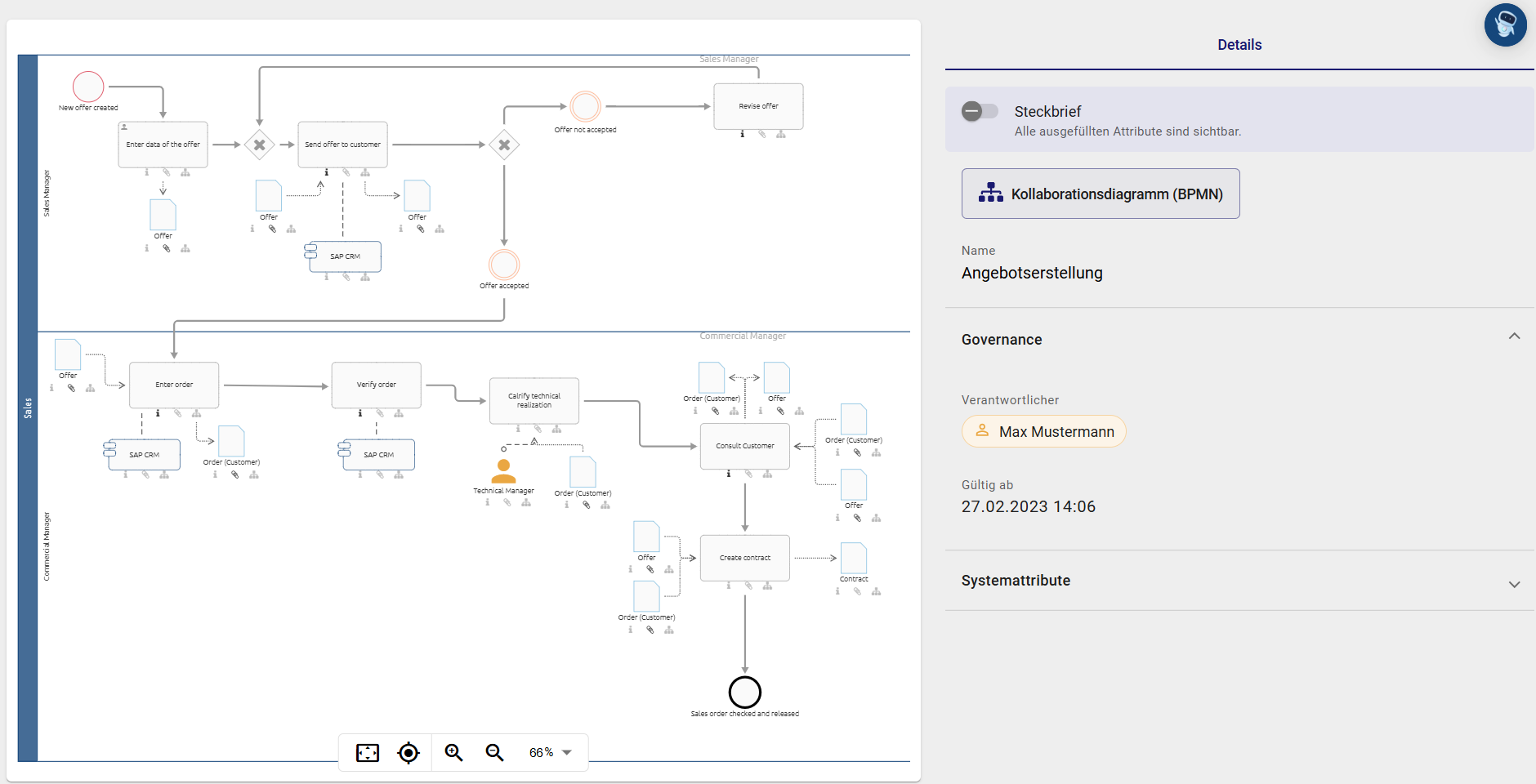

Mit dem Öffnen eines Diagramms gelangen Sie zunächst zur Diagrammansicht. Hier wird Ihnen stets der Diagrammname in der Kopfzeile angezeigt und die Diagrammversion des ausgewählten Arbeitsbereichs präsentiert. In der Kopfzeile sehen Sie zusätzlich den Favoriten-Stern.

Der Screenshot zeigt ein Diagramm in der Diagrammansicht und die Schaltflächen, um zu anderen Ansichten zu gelangen.

Neben der Diagrammansicht können Sie sich an dieser Stelle auch die Matrix (1) und die Prozessausführung (2) für die Diagrammtypen „Kollaborationsdiagramm (BPMN)“ und „Prozess (EPK)“ ansehen. Die Matrix steht Ihnen zusätzlich noch für die „Prozessübersichten (WKD)“ zur Verfügung. All diese alternativen Diagrammansichten beziehen sich auf dieselbe Diagrammversion. Je nach aktueller Ansicht des Diagramms haben Sie verschiedene Optionen, welche Sie in der rechten Seitenleiste finden können.

Die verschiedenen Diagrammansichten und dessen Optionen werden in den folgenden Kapiteln näher erläutert.

Diagrammansicht

Wie gelange ich zur Diagrammansicht?

Diese Ansicht ist initial eingestellt. Haben Sie ein Diagramm geöffnet, wird Ihnen die Diagrammversion des gewählten Bereichs präsentiert. Die grafische Darstellung des Diagramms ist dabei immer svg-basiert.

Falls die Diagrammansicht gerade nicht geöffnet ist, können Sie diese mit einem Klick auf das Diagrammansicht aufrufen.

Hier wird die Schaltfläche "Diagramm" in der Menüleiste angezeigt.

Bemerkung

Die grafische Diagrammansicht bietet Ihnen eine leichte Bedienung mittels der linken Maustaste, bekannt aus Google Maps.

Wie kann ich mir die Details in der Diagrammansicht anzeigen lassen?

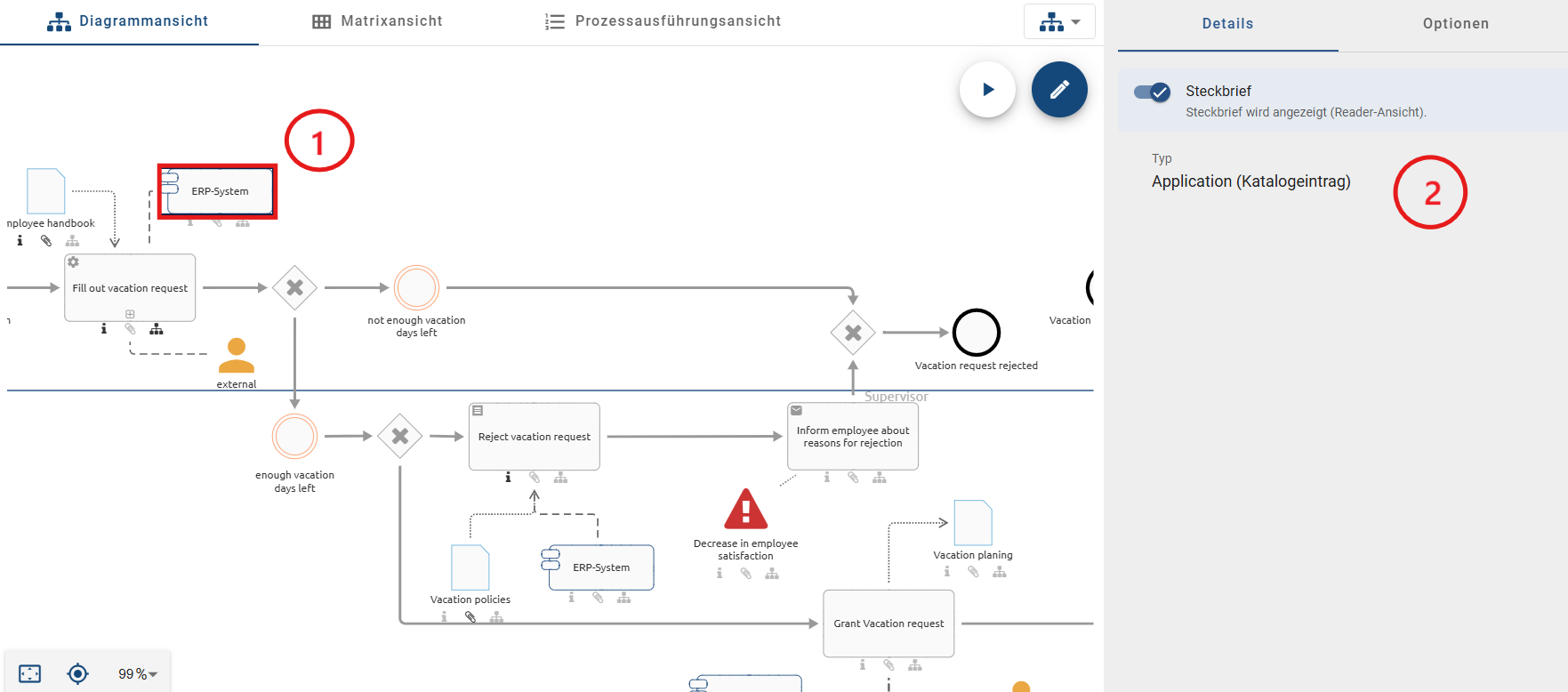

In der Diagrammansicht sehen Sie in der rechten Seitenleiste standardmäßig die Details des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie zu den Details.

Der Screenshot zeigt die Eigenschaften in der Diagrammansicht.

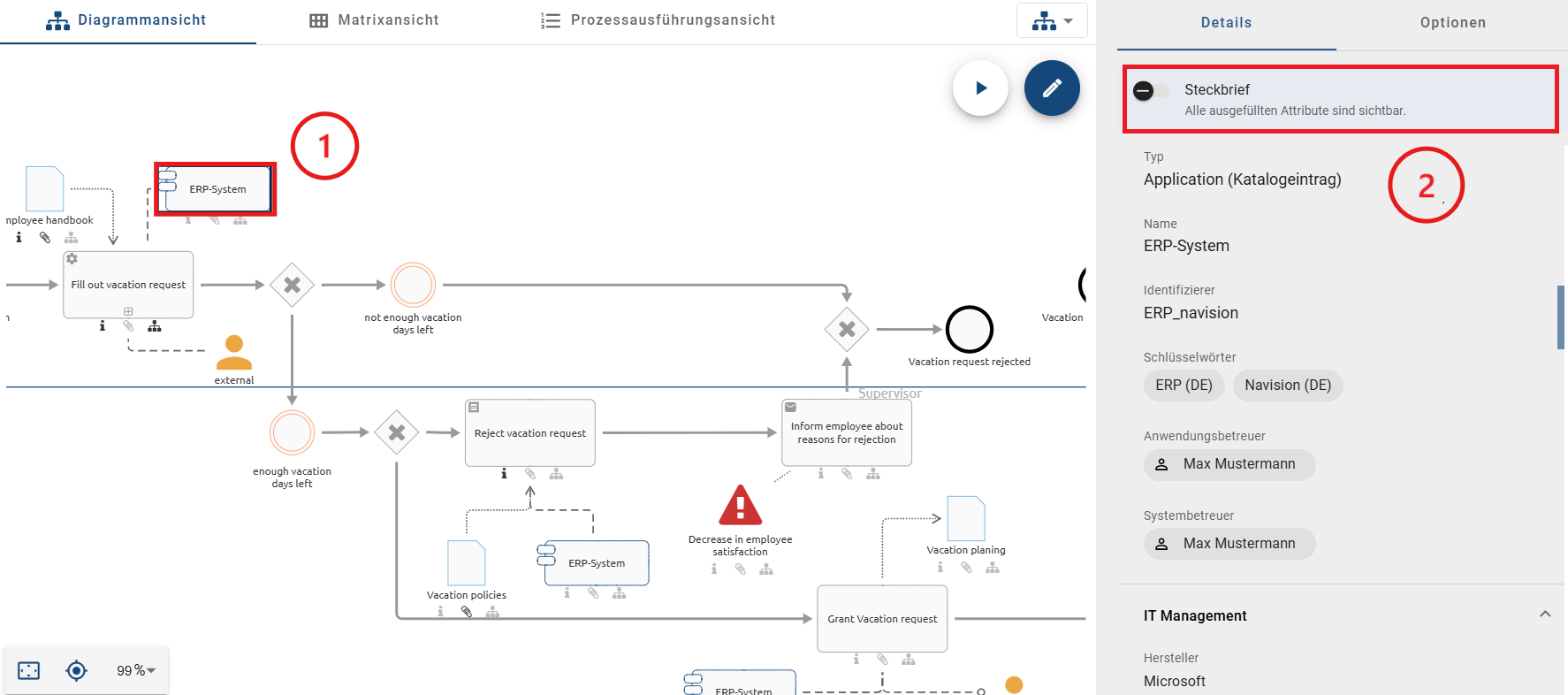

Mit der Selektion eines Symbols im Diagramm werden Ihnen jetzt die dem Symbol zugehörigen Details angezeigt. Mit der Deselektion über einen Mausklick auf eine leere Stelle im Diagramm sehen Sie wieder die Diagrammdetails. Optional können Sie mit der rechten Maustaste auf ein Symbol klicken und im erscheinenden Kontextmenü den Eintrag Attribute anzeigen auswählen, um die Details des aktuell ausgewählten Symbols anzuzeigen.

Der Screenshot zeigt die Eigenschaften eines Symbols in der Diagrammansicht.

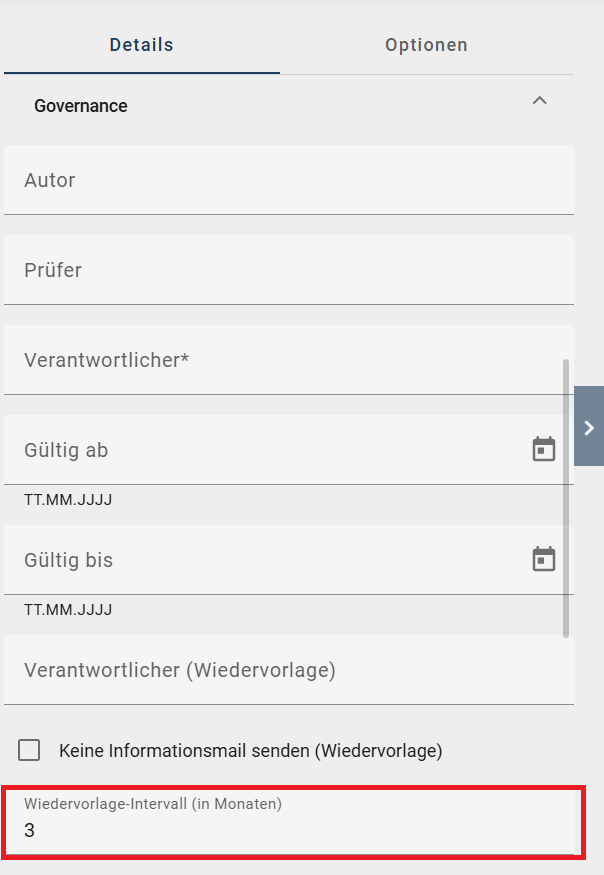

Zur Erläuterung, welche Inhalte Ihnen als Details angezeigt werden, wird auf das entsprechende Kapitel verwiesen.

Welche Optionen habe ich in der Diagrammansicht?

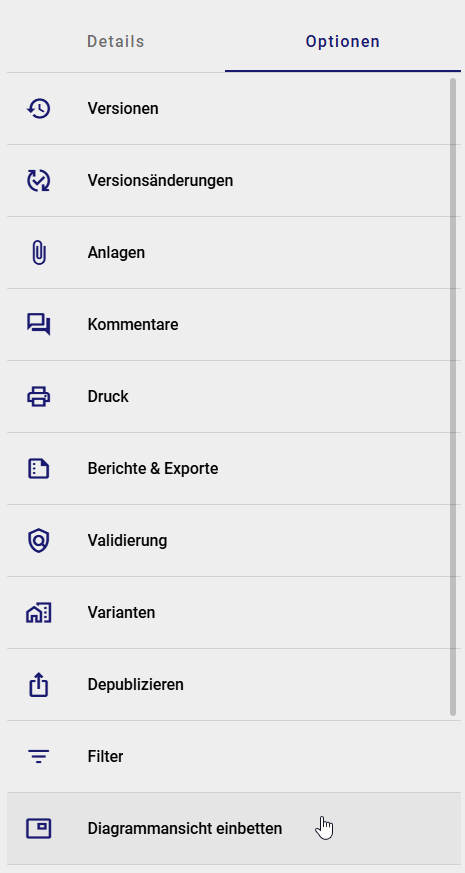

Um sich die Optionen der Diagrammansicht anzeigen zu lassen, klicken Sie dort in der rechten Seitenleiste auf Optionen.

Hier werden die Optionen in der Diagrammansicht gezeigt.

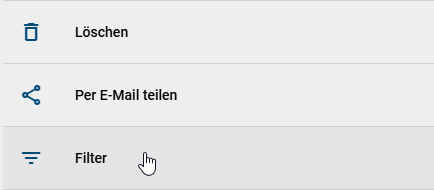

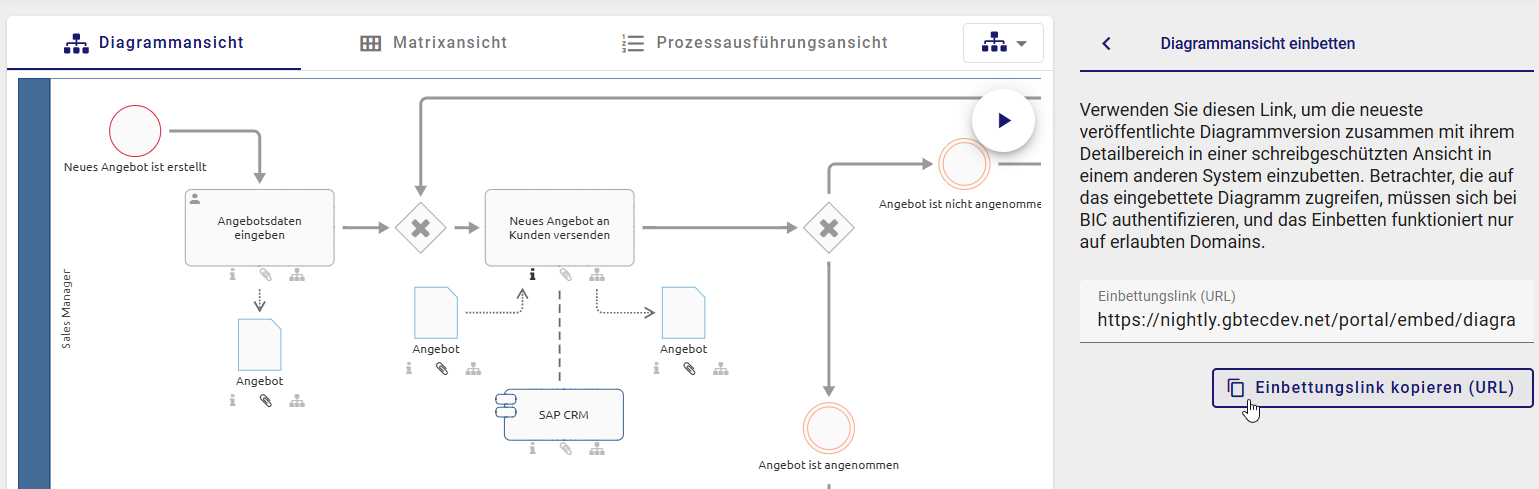

Die folgenden Optionen stehen Ihnen nun für Diagramme oder Symbole zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:

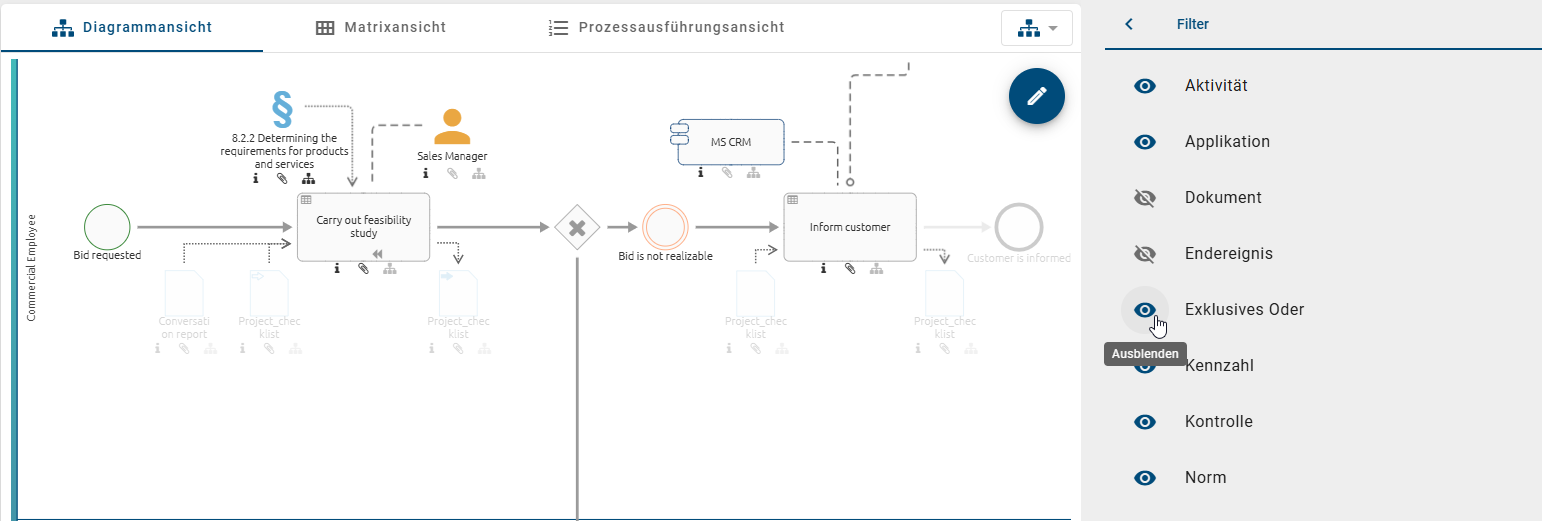

Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil in der Seitenleiste wieder in das Hauptmenü der Optionen navigieren.

Tipp

Falls ein Symbol eine Anlage und keinen Subprozess hat, können Sie sich diese auch mit einem Doppelklick auf das Symbol herunterladen.

Matrix

Wie gelange ich zur Matrix?

Die Option zum Anzeigen der Matrix haben Sie nur, falls Sie ein WKD, EPK oder BPMN Diagramm im Repository geöffnet haben. Klicken Sie dort auf Matrixansicht.

Hier wird die Schaltfläche "Matrix" in der Menüleiste angezeigt.

In Abhängigkeit vom Prozessfluss (für BPMN und EPK), bzw. von der Position im Diagramm (WKD), zeigt die Matrix alle Aktivitäten eines Diagramms in Zeilen untereinander an. Alle Akteure, wie Rollen und durchführende Applikationen (bspw. Pools), werden in Spalten nebeneinander in alphabetischer Reihenfolge dargestellt. In den zugehörigen Zellen wird der Typ der Verbindung zwischen der Aktivität und der Ressource dargestellt (R- Durchführung, I-Information, C-Mitwirkung, A-Verantwortung). Anschließend folgen die Spalten für Inputs, Outputs, Applikationen und Risiken im Diagramm. Die mit einer Aktivität verbundenen Objekte werden dann im entsprechenden Feld alphabetisch als Chips aufgelistet. Existiert eine Anlage für einen Objekt, enthält der Chip ein Büroklammer-Symbol. Klicken Sie auf dieses Symbol, um die Anlagen direkt aufzurufen. Dies wird beispielhaft für den Steckbrief beschrieben.

Des Weiteren haben Sie die Möglichkeit, alle modellierten Beziehungen zwischen einer Rolle und einer Aktivität in der Matrixansicht einzusehen. Falls dieselbe Rolle mehrere Beziehungen zu einer Aktivität hat, werden sämtliche dieser Beziehungen in der Matrixansicht angezeigt.

Der Screenshot zeigt die RACI Matrix.

Bemerkung

Die Matrix ist in der mobilen Ansicht nicht verfügbar.

Wie kann ich mir die Details in der Matrix anzeigen lassen?

In der Matrix sehen Sie in der rechten Seitenleiste standardmäßig die Details des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie zu den Details.

Der Screenshot zeigt die Eigenschaften des Diagramms in der Matrixansicht. x

Mit einem Klick auf Aktivitäten oder Chips in der Matrix werden automatisch die zugehörigen Details angezeigt werden. Diese Selektion kann in der Desktop Ansicht durch einen erneuten Klick wieder aufgehoben werden, sodass Sie nun die Details des Diagramms sehen.

Zur Erläuterung, welche Inhalte Ihnen als Details angezeigt werden, wird auf das entsprechende Kapitel verwiesen.

Welche Optionen habe ich für die Matrix?

Um sich die Optionen der Matrix anzeigen zu lassen, klicken Sie dort in der rechten Seitenleiste auf Optionen.

Der Screenshot zeigt die Optionen des Diagramms in der Matrixansicht.

Die folgenden Optionen stehen Ihnen nun zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:

Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil wieder in das Hauptmenü der Optionen navigieren.

Wie kann ich eine Matrix filtern?

Wenn Sie Ihr Diagramm in der Matrixansicht betrachten, können Sie die Option Filter nutzen. Durch einen Klick auf diese Option, werden Ihnen die Spalten Ihrer Matrix als Filtermöglichkeiten angezeigt. Links neben den Spaltenüberschriften ist jeweils durch ein Augen-Icon die Sichtbarkeit der Spalte vermerkt. Initial sind alle Spalten sichtbar.

Der Screenshot zeigt eine Matrix mit den Spalten als Filtermöglichkeiten.

Durch einen Klick auf eine Spaltenüberschrift können Sie die zugehörige Spalte deselektieren und sie wird Ihnen in der Matrix nicht mehr angezeigt. Dadurch ändert sich die Sichtbarkeit, sodass Ihnen die Überschrift nun ausgegraut mit durchgestrichenem Augen-Icon angezeigt wird.

Der Screenshot zeigt eine gefilterte Matrix, die nicht mehr alle Spalten enthält.

Ein erneuter Klick auf die Spaltenüberschrift macht die Spalte wieder sichtbar. Beim Verlassen der Filteroption über den Zurück-Pfeil wird der Filter automatisch zurückgesetzt, d.h. alle Spalten werden wieder angezeigt.

Prozessausführung

Wie gelange ich zur Prozessausführung?

Die Option zum Anzeigen der Prozessausführung haben Sie nur, falls Sie ein EPK oder BPMN Diagramm im Repository geöffnet haben. Klicken Sie dann auf das Symbol Prozessausführung.

Hier wird die Schaltfläche "Prozessausführung" in der Menüleiste angezeigt.

Auf Basis Ihrer Modellierung in der Diagrammansicht können Sie nun in Ihrer Bildschirmmitte die Prozessausführung sehen. Hier werden Ihnen die Aktivitäten, Entscheidungen und dazugehörige Ereignisse aufgelistet.

Die Aktivitäten stellen die einzelnen Aufgaben im Prozess dar. Unterhalb jeder Aktivität wird die verantwortliche Ressource angezeigt, falls diese im Diagramm modelliert wurde. Wenn Sie eine Aktivität selektieren, werden Ihnen die Details anzeigt, die Ihnen weitere Informationen zu dieser Aufgabe bieten.

Der Prozessablauf bzw. die Reihenfolge der Aktivitäten wird zunächst von der Software für den Benutzer bestimmt. Dabei werden die Entscheidungen, die den Gateways im Diagramm entsprechen, aufgrund der Wahrscheinlichkeit des Prozessflusses getroffen. Ihnen wird automatisch der wahrscheinlichste Prozessablauf angezeigt. Die Wahrscheinlichkeit können Sie für jede Aktivität in den Attributen pflegen. Wenn keine Wahrscheinlichkeit gepflegt wurde, ist stattdessen die Position des Knotens ausschlaggebend. Schleifen werden für automatische Entscheidungen nicht berücksichtigt. Insgesamt bildet ausschließlich der Sequenzfluss die Grundlage für den Pfad.

Der Prozessfluss wird durch die Entscheidungen somit in Segmente, bzw. Abschnitte unterteilt, in welchen sich aufeinanderfolgende Aktivitäten befinden. Die Aktivitäten sind fortlaufend nummeriert, beginnend mit 1. Die angezeigten Segmente hängen von den getroffenen Entscheidungen ab. Jedes Segment ist mit einer eigenen Hintergrundfarbe für die Nummern der Aktivitäten ausgestattet. Der jeweilige Abschnitt kann weiterhin durch seine Überschrift identifiziert werden, welche den Namen des Gateways und der Sequenz des ausgewählten Weges im Prozess umfasst. Wurde dort ein Gateway nicht benannt, wird nur der Name der Sequenz angezeigt. Hat die Sequenz ebenfalls keinen Namen, sehen Sie an dieser Stelle den Namen der nachfolgenden Aktivität. Vor der Überschrift wird stets das dem Segment zugehörige Route-Icon angezeigt. Rechts von der Überschrift sehen Sie die Schaltfläche, über welche Sie Ihre Entscheidung ändern, bzw. selbst treffen können und somit die nachfolgenden Aufgaben beeinflussen. Daran kann schließlich ein Gateway im Prozessfluss erkannt werden, wobei zwischen folgenden Gateways unterschieden wird:

  • Exklusives Oder: Mit dem Klick auf Entscheidung ändern zeigt Ihnen ein Menü die möglichen Entscheidungen an. Hier können Sie immer nur eine Alternative auswählen, wodurch sich die Liste der nachfolgenden Aktivitäten anpasst. Der Abschnitt einer „Oder“-Entscheidung endet mit der letzten Aktivität vor dem nächsten Gateway oder dem Ende des Prozesses. Die Hintergrundfarbe der Nummerierung ändert sich innerhalb dieses Segments nicht.

Der Screenshot zeigt die Auswahlmöglichkeiten einer "Oder"-Verknüpfung in der Prozessausführung.

  • Inklusives Oder: Im Fall dieser Verknüpfung wird Ihnen initial ein möglicher Weg des Prozesses aufgelistet. Sie können mit einem Klick auf Entscheidung ändern einen anderen Weg oder auch mehrere Wege gleichzeitig anwählen. Ein Weg entspricht dann einem Untersegment. Innerhalb dieses Segments hat die Nummerierung von jedem Untersegment die gleiche Hintergrundfarbe in verschiedenen Transparenzstufen.

  • Parallel: Im Fall einer „Und“-Verknüpfung werden Ihnen initial alle parallelen Wege des Prozesses untereinander aufgelistet, da alle Wege ausgeführt werden. Ein Weg entspricht demnach einem Untersegment. Innerhalb dieses Segments hat die Nummerierung von jedem Untersegment die gleiche Hintergrundfarbe in verschiedenen Transparenzstufen. Hier kann dennoch mit einem Klick auf Entscheidung ändern eine Entscheidung getroffen werden, um einzelne Segmente hervorzuheben.

Der Screenshot zeigt die Auswahlmöglichkeiten einer "Parallel"-Verknüpfung in der Prozessausführung.

Bemerkung

Mehrere Startpunkte für den Pfad werden ebenfalls als exklusives Gateway über allen Aktivitäten angezeigt.

Insgesamt wird fortlaufend über alle Segmente und Untersegmente nummeriert. Das Ende des Prozessflusses ist durch das entsprechende Ereignis und durch eine Fahne anstelle der Nummerierung gekennzeichnet. Existiert kein Endereignis, sondern nur eine Aktivität am Prozessende, wird das Ende hier virtuell eingefügt und entsprechend benannt, wie nachfolgend erkennbar.

Der Screenshot das Prozessende in der Prozessausführung.

Weitere Möglichkeiten mit der Prozessausführung zu arbeiten, werden im folgenden Kapitel beschrieben.

Wie kann ich Aufgaben in der Prozessausführung erledigen?

Um einen Überblick über den Fortschritt einer laufenden Prozessinstanz zu erhalten, können Sie in der Prozessausführung die einzelnen Aktivitäten als erledigt markieren. Dies ist nur für Sie selbst sichtbar.

Navigieren Sie dazu in die Prozessausführung des gewünschten BPMN oder EPK Diagramms. Dort sehen Sie die auszuführenden Aktivitäten und können Entscheidungen an Gateways treffen. Für eine detaillierte Beschreibung wird auf das zugehörige Kapitel verwiesen.

Hier wird der Klick auf die Nummer einer Aktivität dargestellt.

Falls Sie eine Aufgabe erledigt haben, können Sie dies an der entsprechenden Aktivität über einen Klick auf die Nummerierung markieren. Dort ist anschließend für den Status „Erledigt“ ein Haken zu sehen.

Hier wird die Aufgabe mit dem Status "Erledigt" dargestellt.

Die Aufgaben können in beliebiger Reihenfolge als erledigt markiert werden. Um den Status der Aufgaben wieder zurückzusetzen, beispielsweise nach einem vollständigen Durchlauf des Prozesses, navigieren Sie in die Optionen und wählen Sie dort Prozessfluss zurücksetzen.

Der Screenshot zeigt das Kontextmenü mit dem Eintrag "Zurücksetzen".

Außerdem wird bei der Änderung einer Entscheidung im Prozess der Status aller nachfolgenden und möglicherweise bereits erledigten Aufgaben zurückgesetzt.

Tipp

Für eine optimale Arbeit mit der Prozessausführung und umfangreichen Funktionalitäten im Umgang mit Prozess-Instanzen verweisen wir auf unser Produkt BIC Process Execution!

Wie kann ich mir die Details in der Prozessausführung anzeigen lassen?

In der Prozessausführung sehen Sie in der rechten Seitenleiste standardmäßig die Details des Diagramms. Falls diese nicht geöffnet sind, öffnen Sie gegebenenfalls die rechte Seitenleiste und wechseln Sie dort zu den Details.

Der Screenshot zeigt die Eigenschaften des Diagramms in der Prozessausführung.

Mit der Selektion einer Aufgabe in der Prozessausführung werden Ihnen die zur Aufgabe zugehörigen Details angezeigt.

Zur Erläuterung, welche Inhalte Ihnen als Details angezeigt werden, wird auf das entsprechende Kapitel verwiesen.

Welche Optionen habe ich in der Prozessausführung?

Um sich die Optionen der Prozessausführung anzeigen zu lassen, öffnen Sie gegebenenfalls die rechte Seitenleiste und klicken Sie dort auf Optionen.

Der Screenshot zeigt die Optionen des Diagramms in der Prozessausführung.

Die folgenden Optionen stehen Ihnen nun zur Verfügung und die zugehörigen Kapitel sind zur näheren Erläuterung verlinkt:

  • Prozessfluss zurücksetzen: Dadurch ist der Status erledigter Aufgaben wieder „Offen“ und getroffene Entscheidungen werden wieder auf die Standardeinstellung zurückgesetzt.

  • Anlagen

  • Kommentare

  • Berichte & Exporte

Haben Sie eine der genannten Optionen geöffnet, können Sie über den Zurück-Pfeil wieder in das Hauptmenü der Optionen navigieren.

Optionen in einem Diagramm

Wenn Sie ein Diagramm öffnen, werden Ihnen die weiteren Optionen standardmäßig in der rechten Seitenleiste angezeigt. Eine gewählte Ansicht in dieser Leiste bleibt in der Desktop-Version nach dem Neuladen erhalten. Außerdem können Sie die Seitenleiste Minimieren und wieder Erweitern. Klicken Sie dazu in der Desktop-Version auf die gleichnamige Schaltfläche, welche sich mittig am rechten Bildschirmrand befindet. Diese Einstellung wird in Ihrem Account hinterlegt, sodass die Leiste im Diagramm stets geschlossen oder geöffnet bleibt, bis Sie dies manuell ändern. Das gilt für jegliche Ansichtswechsel, wie Diagrammwechsel und Wechsel zur Matrix oder Prozessausführung.

Der Screenshot zeigt die Minimierungsoption der rechten Seitenleiste.

In der mobilen Ansicht finden Sie stattdessen in der rechten oberen Ecke des Bildschirms ein 3-Punkte-Kontextmenü, um die Optionen anzuzeigen. Nach dem Anklicken einer Option wird diese in voller Größe auf dem Bildschirm angezeigt. Um zum Diagramm zurückzukehren, klicken Sie auf das X-Symbol oben links.

Der Screenshot zeigt die Optionen in der mobilen Version.

Im Allgemeinen sind die Optionen abhängig von der aktuellen Ansicht des Diagramms. Welche Optionen in Ihrer geöffneten Ansicht wo verfügbar sind, finden Sie im zugehörigen Kapitel für die Diagrammansicht, die Matrix oder die Prozessausführung.

Welche Inhalte werden im Diagramm als Anlagen angezeigt?

Sie befinden sich bereits in den Optionen eines Diagramms in der rechten Seitenleiste. Dort können Sie zu den Anlagen gelangen.

Der Screenshot zeigt die Option "Anlagen".

Die Anlagen sind in zwei verschiedene Abschnitte eingeteilt: Dateien und Verlinkungen. Beide Abschnitte können auf- und zugeklappt werden. Außerdem steht rechts im Abschnitt-Header jeweils die Anzahl der aufgelisteten Anhänge.

Der Screenshot zeigt die Anlagen des Diagramms in den Optionen.

In den Dateien werden Ihnen alle im Diagramm über das Diagramm- oder Objektattribut Anlage (URL) hinzugefügten Dateien alphabetisch sortiert aufgelistet. Pro Listeneintrag sehen Sie hier den Titel, falls dieser vergeben wurde, oder stattdessen den Namen der Datei. Unterhalb wird das zugehörige Objekt im Diagramm oder das Diagramm selbst, falls die Anlage Teil der Diagrammattribute ist, benannt. Außerdem sehen Sie zu jedem Eintrag einen Chip, welcher entweder das Standard-Dateisymbol anzeigt oder spezielle Dateitypen, wie pdf- und Office-Dateien, zur leichteren Differenzierung hervorhebt. Mit einem Klick auf einen Listeneintrag können Sie die entsprechende Datei direkt herunterladen.

Die Verlinkungen listen alle im Diagramm über das Diagramm- oder Objektattribut Anlage (URL) hinzugefügten URLs alphabetisch auf. Pro Listeneintrag wird hier der Titel der Anlage, falls dieser vergeben wurde, oder direkt die URL angezeigt. Unterhalb sehen sie zusätzlich die URL. Mit einem Klick auf einen Listeneintrag wird die URL automatisch geöffnet.

Anlagen können außerdem über Chips im Steckbrief oder in der Matrix angezeigt und aufgerufen werden.

Wie kann ich mir Verwendungen von Symbolen in eingecheckten Diagrammen anzeigen lassen?

Haben Sie ein Diagramm geöffnet und möchten sich die Verwendungen eines Symbols anzeigen lassen, gehen Sie wie folgt vor.

Selektieren Sie das gewünschte Symbol im Hauptbereich. Navigieren Sie nun in den Optionen, in der rechten Seitenleiste, zu dem Punkt Verwendungen.

Der Screenshot zeigt die Option "Verwendungen" in der rechten Seitenleiste.

Ihnen wird im Anschluss daran eine Liste in der rechten Seitenleiste angezeigt. Jeder Eintrag dieser Liste stellt eine Verwendung des ausgewählten Objekts dar.

Mit einem Klick auf einen Listeneintrag, können Sie anschließend in ein anderes Diagramm, in welchem das Objekt wiederverwendet wird, navigieren oder sich Ausprägungen im selben Diagramm anzeigen lassen.

Tipp

Auch in einem ausgecheckten Diagramm können Sie sich die Verwendungen eines Objekts anzeigen lassen. Nähere Informationen dazu finden Sie hier.

Wie kann ich eine vollständige Liste der Verwendungen in den Diagrammoptionen abrufen?

Panel für neue Verwendungen

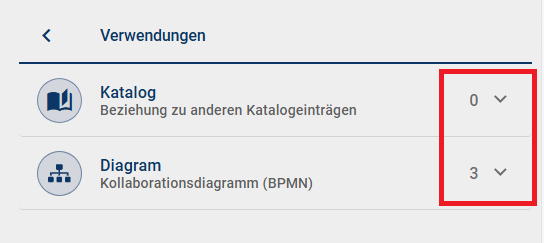

Wenn Sie die Verwendungen eines Diagramms öffnen, erscheint eine Liste mit einem oder mehreren Einträgen, welche die Verknüpfungen der ausgewählten Entität zu anderen Katalog- oder Diagrammentitäten anzeigen. Die einzelnen Listeneinträge enthalten Zahlen, die die Anzahl der Untereinträge repräsentieren.

Einträge für Verwendungen in Katalogeinträgen

Wenn die ausgewählte Entität einem Katalogeintrag zugeordnet ist, wird ein untergeordneter Listeneintrag mit dem Namen des betreffenden Katalogeintrages als Titel angezeigt. Der Untertitel enthält den Namen des zugeordneten Attributtyps, während das Symbol den Entitätstyp kennzeichnet.

Einträge für Verwendungen in Diagrammen

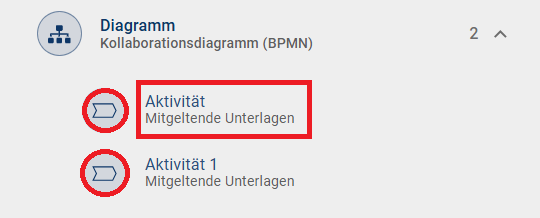

Wenn die ausgewählte Entität in einem anderen Diagramm als Diagramm-Attribut verwendet wird, erscheint ein untergeordneter Listeneintrag mit dem Namen des betreffenden Diagramms als Titel. Der Untertitel zeigt den zugewiesenen Attributtypnamen an, und das Symbol repräsentiert das allgemeine Diagrammsymbol.

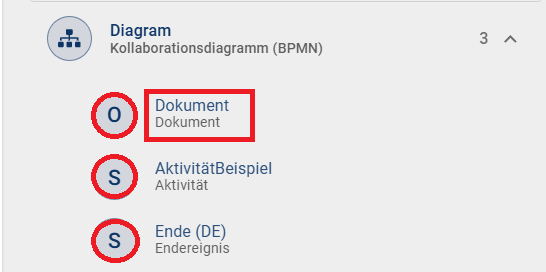

Falls die ausgewählte Entität eine Assoziation zu einer anderen Entität in diesem Diagramm aufweist, wird ein untergeordneter Listeneintrag mit dem Namen der betreffenden Entität als Titel angezeigt. Der Untertitel gibt den Namen des zugehörigen Entitätstyps an, und das Symbol zeigt eine Abkürzung des Assoziationstyps an.

Wenn die ausgewählte Entität in diesem Diagramm verwendet wird, jedoch keine Assoziation zu einer anderen Entität besteht, erscheint ein untergeordneter Listeneintrag mit dem Namen der Entität als Titel. Das Symbol zeigt ein allgemeines Symbol an, um anzuzeigen, dass keine Assoziation zu einer anderen Entität vorhanden ist.

Wie kann ich ein Diagramm kommentieren?

In allen Diagrammansichten finden Sie in den Optionen eines Diagramms den Eintrag Kommentare.

Der Screenshot zeigt die Selektion "Kommentare" in den Optionen eines Diagramms.

Mit einem Klick auf auf diesen Eintrag öffnet sich dort die Kommentarleiste. In der Kommentarleiste können Sie oben Kommentare zum Diagramm sehen, sofern bereits welche abgegeben wurden. Falls Kommentare zu Objekten des Diagramms existieren, sind diese unter den Kommentaren zum Diagramm gruppiert.

Der Screenshot zeigt das Eingabefeld mit einem neuen Kommentar und den Button "Kommentar hinzufügen".

Einen Kommentar zum Diagramm können Sie nach einem Klick ins gleichnamige Feld abgeben. Bestätigen Sie die Eingabe mit der Enter Taste oder klicken Sie auf Kommentar hinzufügen. Ihr Kommentar erscheint direkt in der Kommentarleiste. Dort werden für jeden Kommentar der Abgabezeitpunkt und die Initialen des Kommentators in Form eines Chips angezeigt.

Alternativ können Sie einen Kommentar zum Diagramm auch über das Kontextmenü abgeben. Dieses erscheint durch einen Rechtsklick in eine freie Fläche des Diagramms.

Hier wird das Öffnen des Kontextmenüs in einer freien Fläche des Diagramms gezeigt. Das Kontextmenü zeigt den Eintrag "Kommentar hinzufügen".

Wählen Sie den Eintrag Kommentar hinzufügen, um im erscheinenden Dialogfenster einen Kommentar zu verfassen und diesen mit einem Klick auf hinzufügen zu bestätigen.

Der Screenshot zeigt die Abgabe eines Kommentars im Dialogfenster mit der Schaltfläche "Hinzufügen" zur Bestätigung des Kommentars.

Einige Benutzer erhalten eine Benachrichtigung per E-Mail über einen neuen Kommentar. Dies wird für die einzelnen Bereiche im Folgenden beschrieben:

  • Öffentlicher Arbeitsbereich: Eine Benachrichtigung wird an den Autor und an Benutzer, die an der Konversation beteiligt sind, versendet.

  • Vorschau: Eine Benachrichtigung wird an den Prüfer und an Benutzer, die an der Konversation beteiligt sind, versendet.

  • Veröffentlichung: Eine Benachrichtigung wird an den Benutzer oder die Benutzergruppe, die im Attribut Verantwortlicher eingetragen ist, und an Benutzer, die an der Konversation beteiligt sind, versendet.

Bemerkung

Beachten Sie, dass Sie keine Benachrichtigung über Ihre eigenen Kommentare erhalten.

Bemerkung

Kommentare sind bereichsabhängig. Dies ist durch die verschiedenen Arbeitsstände und Versionen in den einzelnen Bereichen begründet. Dadurch können beispielweise Benutzer in der Veröffentlichung keine Kommentare aus dem Öffentlichen Arbeitsbereich sehen. Betreffend Zuordnungsdiagrammen können Kommentare immer eingesehen werden. D.h. es ist egal ob Sie sich momentan im Zuordnungsdiagramm oder im übergeordneten Diagramm befinden.

Kommentare können Sie über das Kontextmenü eines Kommentars bearbeiten oder löschen.

Der Screenshot zeigt das Kontextmenü an einem Kommentar.

Warnung

Das Löschen von Kommentaren erfolgt sofort beim Auswählen der Funktion im Kontextmenü. Sie werden nicht erneut nach einer Bestätigung gefragt.

Bemerkung

Administratoren und Editoren haben das Recht alle Kommentare zu bearbeiten oder zu löschen. Alle anderen Benutzerrollen können diese Funktionen nur für ihre eigenen Kommentare nutzen.

Wie kann ich ein Objekt kommentieren?

Objekte können in jeder Version eines Diagramms unabhängig voneinander und nicht Diagramm übergreifend kommentiert werden.

Klicken Sie mit der rechten Maustaste auf das Objekt, welches Sie kommentieren möchten. Wählen Sie den Eintrag Kommentar hinzufügen aus.

Die Option "Kommentar hinzufügen" im Kontextmenü eines Objekts wird hier verdeutlicht.

Nun öffnet sich ein Dialogfenster, wo Sie Ihren Kommentar verfassen können. Bestätigen Sie Ihre Eingabe mit dem Hinzufügen Button.

Der Screenshot zeigt das Dialogfenster für einen Objektkommentar mit der Option "Hinzufügen".

Falls Sie einen Kommentar nicht absenden möchten, brechen Sie den Vorgang mit einem Klick auf den entsprechenden Button oder außerhalb des Dialogfensters ab. Alternativ können Sie auch die ESC Taste nutzen.

Nach der Bestätigung ist Ihr Kommentar für andere Benutzer mit Zugriff auf diesen Arbeitsbereich in der Kommentarleiste sichtbar. Diese können Sie über den Eintrag Kommentare in den Optionen einsehen. Unter dem Namen eines Objekts werden dort alle zum Objekt abgegebenen Kommentare angezeigt, wenn Sie die entsprechende Gruppe per Klick öffnen.

Der Screenshot zeigt ein Diagramm mit geöffneter Kommentarleiste. In der Kommentarleiste ist die Kommentargruppe zu einem Objekt geöffnet.

Falls bereits Kommentare zu einem Objekt existieren, können Sie das Objekt alternativ auch dort über das Kommentar eingeben Feld kommentieren. Bestätigen Sie nach Eingabe per Klick auf Kommentar hinzufügen.

Der Screenshot zeigt das Hinzufügen eines Objektkommentars in der Kommentarleiste.

Einige Benutzer erhalten eine Benachrichtigung per E-Mail über einen neuen Kommentar. Dies wird für die einzelnen Bereiche im Folgenden beschrieben:

  • Öffentlicher Arbeitsbereich: Eine Benachrichtigung wird an den Autor des Diagramms und an Benutzer, die an der Konversation beteiligt sind, versendet.

  • Vorschau: Eine Benachrichtigung wird an den Prüfer des Diagramms und an Benutzer, die an der Konversation beteiligt sind, versendet.

  • Veröffentlichung: Eine Benachrichtigung wird an den Benutzer oder die Benutzergruppe, die im Attribut Verantwortlicher des Diagramms eingetragen ist, und an Benutzer, die an der Konversation beteiligt sind, versendet.

Bemerkung

Beachten Sie, dass Sie keine Benachrichtigung über Ihre eigenen Kommentare erhalten.

Bemerkung

Kommentare sind bereichsabhängig. Dies ist durch die verschiedenen Arbeitsstände und Versionen in den einzelnen Bereichen begründet. Dadurch können beispielweise Benutzer in der Veröffentlichung keine Kommentare aus dem Öffentlichen Arbeitsbereich sehen.

Jeder Benutzer kann die eigenen Kommentare bearbeiten und löschen. Weiterhin können diese Änderungen auch Administratoren an allen vorhandenen Kommentaren vornehmen.

Öffnen Sie die Kommentare über die Optionen. Navigieren Sie zu dem Kommentar, den Sie bearbeiten oder löschen möchten, indem Sie den Listeneintrag des entsprechenden Objekts per Klick öffnen.

Hier ist die Kommentargruppe zu einem Objekt eingeklappt.

Im Kontextmenü haben Sie nun die Möglichkeit den Kommentar zu Bearbeiten oder zu Löschen.

Hier ist ein Objektkommentar mit den Optionen "Bearbeiten" und "Löschen" im Kontextmenü abgebildet.

Das Bearbeiten muss gespeichert werden, um die Änderungen zu übernehmen.

Warnung

Das Löschen von Kommentaren erfolgt sofort beim Auswählen der Option im Kontextmenü. Sie werden nicht erneut nach einer Bestätigung gefragt.

Wie kann ich ein Objekt mit einem Kommentar hervorheben, um seine Position im Diagramm zu kennzeichnen?

Wenn Sie als Benutzer die Kommentarleiste eines Diagramms öffnen und mindestens ein Kommentar zu einem Objekt vorhanden ist, können Sie sich unter dem Namen eines Objekts alle abgegebenen Kommentare zu diesem Objekt anzeigen lassen. In diesem Zusammenhang steht Ihnen die Option zur Verfügung, das entsprechende Objekt mit dem ausgewählten Kommentar direkt im Diagramm hervorzuheben.

Der Screenshot zeigt Ihnen den Button "Im Diagramm auswählen", um zum entsprechenden Objekt im Diagramm navigieren zu können.

Das Objekt mit dem ausgewählten Kommentar wird daraufhin in der Diagrammansicht hervorgehoben.

Bemerkung

Bitte beachten Sie, dass die Auswahl eines Objekts mit dem zugehörigen Kommentar entfernt wird, sobald Sie den Kommentarbereich verlassen, das Kommentarfeld des ausgewählten Objekts schließen, ein anderes Kommentarobjekt auswählen oder der letzte Kommentar eines Objekts gelöscht wird.

Wie kann ich die Änderungen in einem Diagramm nachverfolgen?

In der Diagrammansicht haben Sie die Option sich die Änderungen am Diagramm im Vergleich zu anderen Versionen anzeigen zu lassen. Für Diagramme im Öffentlichen Arbeitsbereich bedeutet dies, dass Sie die Änderungen nachverfolgen können, die am Diagramm in den letzten Bearbeitungen vorgenommen wurden. Wenn Sie sich ein Diagramm in der Vorschau oder Veröffentlichung ansehen, gibt die Option Ihnen Auskunft über alle Änderungen, die durch die letzten Release-Workflows veranlasst wurden.

Wechseln Sie in der rechten Seitenleiste in die Optionen und selektieren dort den Eintrag Änderungen. Falls dieser Eintrag deaktiviert ist, existieren keine vorherigen Versionen des Diagramms.

Hier wird das Auswählen der Option "Änderungen" gezeigt.

Eine detaillierte Beschreibung von Änderungen in einem Diagramm finden Sie im Kapitel Modellvergleich.

Wie kann ich die Grafik eines Diagramms drucken?

Um eine Grafik eines Diagramms zu drucken, wechseln Sie zunächst in die Optionen und selektieren Sie die Option Druck.

Der Screenshot zeigt die Selektion "Druck" in den Optionen eines Diagramms.

Es wird Ihnen eine Druckvorschau mit Standardeinstellungen angezeigt, welche Sie bei Bedarf anpassen können.

Die Wahl des Ausgabeformats erfolgt über das Dropdown-Menü, in dem Sie das bevorzugte Format für den Grafikdruck festlegen können. Sie können zwischen den Formaten PDF, PNG, JPEG und SVG wählen.

Der Screenshot zeigt die verschiedenen Auswahlmöglichkeiten für das Druckformat.

Darüber hinaus können Sie im Druckmenü zusätzliche Voreinstellungen ändern und den Druck beliebig anpassen:

  • Papierformat (A0, A1, A2, A3, A4, A5, B3, B4, B5, LEGAL, LETTER)

  • Ausrichtung (Querformat, Hochformat, Automatisch)

  • Seitenränder (Positive Eingabewerte)

  • Auflösung (nur PNG und JPEG)

  • Inkl. Kopf- und Fußzeile (nur PDF)

  • Druck in Schwarzweiß

Der Screenshot zeigt die Einstellungsmöglichkeiten und die Schaltfläche "Drucken" der Druckvorschau.

Nachdem Sie Ihre Druckeinstellungen vorgenommen haben, klicken Sie auf Drucken und Ihre Grafik wird gerendert. Sie werden entsprechend über eine Mitteilung unten rechts informiert.

Sobald der Render-Vorgang abgeschlossen ist, wird Ihnen ein Link für den Download bereitgestellt. Wenn Sie auf den Link klicken, wird eine Datei mit dem Diagrammnamen in Ihrer aktuellen Inhaltssprache heruntergeladen.

Der Screenshot zeigt eine Mitteilung, die den Nutzer über den Downloadlink informiert.

Hinweis

Bitte beachten Sie, dass Texte in den unterstützten Sprachen Arabisch, Chinesisch, Griechisch Hindi, Japanisch, Koreanisch, Persisch, Thailändisch und Vietnamesisch im gedruckten PDF-Dokument nicht korrekt wiedergegeben werden können. Für griechischen und vietnamesischen Text wird auf die Schriftart Roboto zurückgegriffen, während für alle anderen aufgelisteten Sprachen die Schriftart Noto Sans verwendet wird. Beachten Sie außerdem, dass kyrillischer Text in den Schriftarten Handlee, Inconsolata und Titillium Web nicht korrekt wiedergegeben werden kann und dafür auf die Schriftart Ubuntu zurückgegriffen wird.

Wie kann ich Diagramme und ihre Entitäten in anderen Sprachen verfügbar machen?

In der Diagrammansicht haben Sie als Administrator, Editor oder zugewiesener Autor die Möglichkeit, Diagramme und ihre Entitäten in andere Sprachen zu übersetzen, die von BIC unterstützt werden. Wechseln Sie dafür zunächst in die Optionen im öffentlichen Arbeitsbereich und wählen Sie die Option Übersetzungsmodus aus.

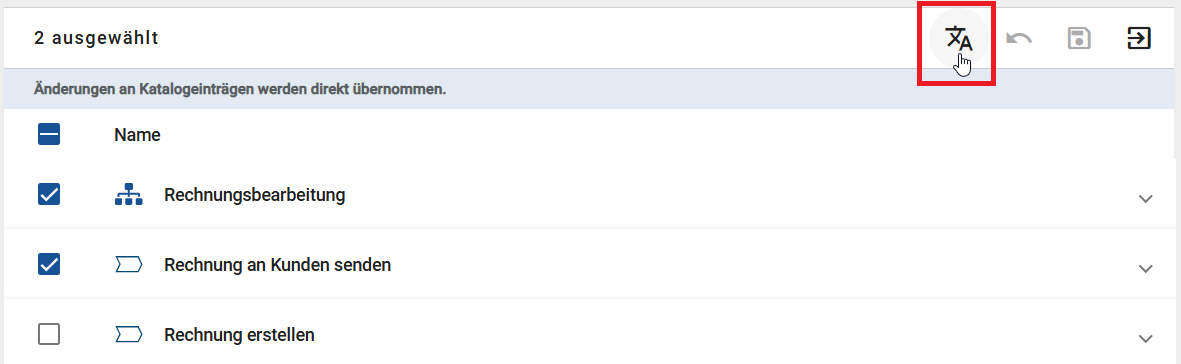

Der Screenshot zeigt die Option "Übersetzungsmodus".

Wenn das Diagramm gesperrt ist, erhalten Sie einen entsprechenden Hinweis, sobald Sie sich mit der Maus über der Option befinden.

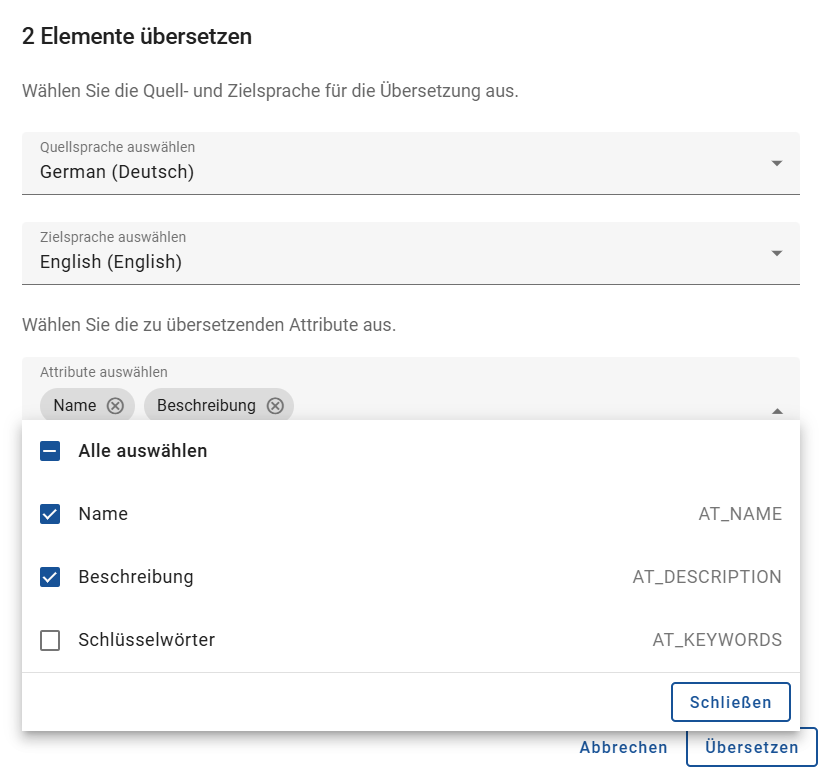

Nachdem Sie den Übersetzungsmodus geöffnet haben, sehen Sie eine Liste aller im Diagramm verwendeten Entitäten. Zusätzlich können Sie das Diagramm selbst übersetzen, um es in den jeweiligen Sprachen in der Diagrammliste auffindbar zu machen.

Durch einen Klick auf den gewünschten Eintrag können Sie den Namen, die Beschreibung, Schlüsselwörter und Anlagen (URL) übersetzen.

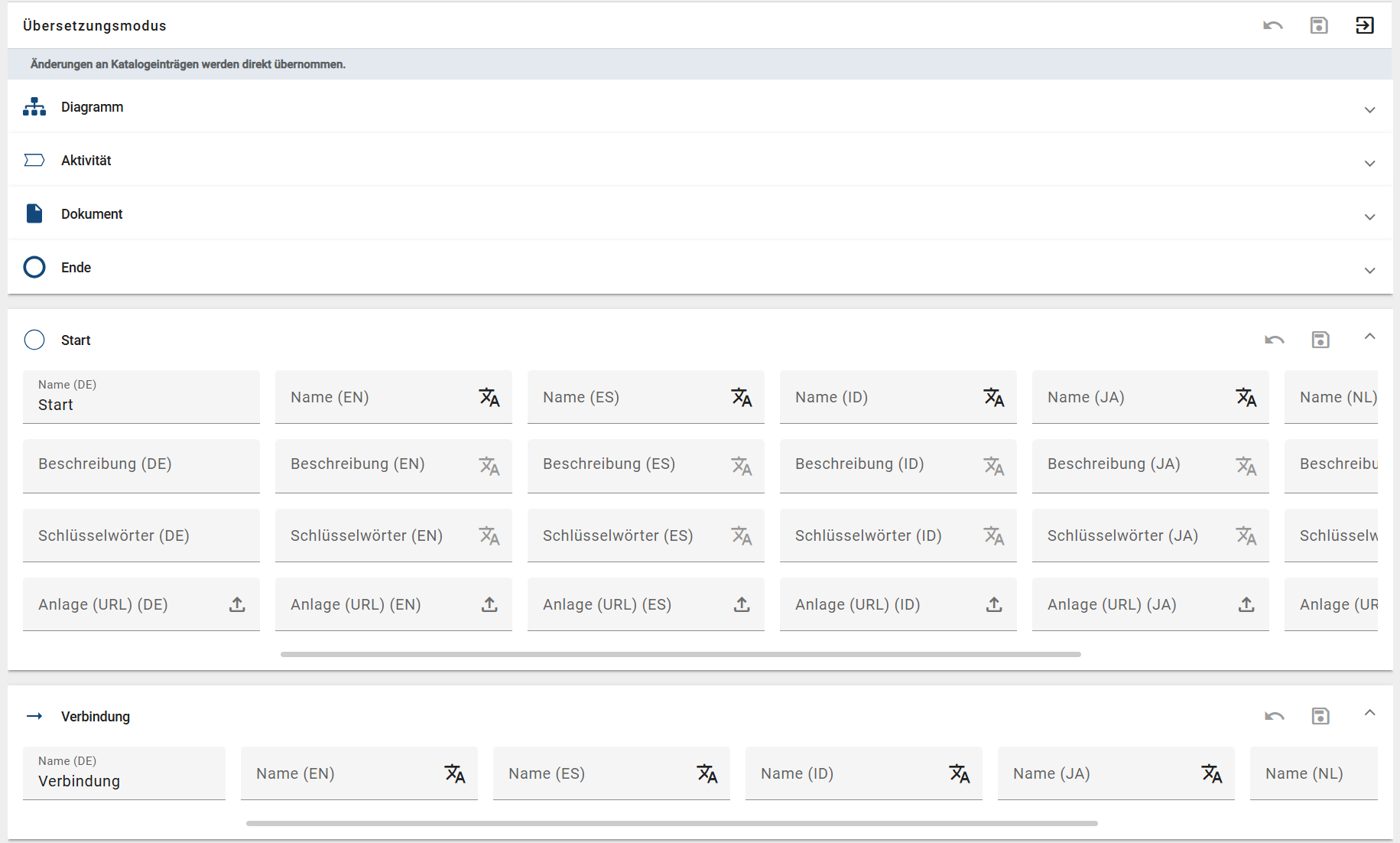

Der Screenshot zeigt die Liste aller Diagrammattribute, welche für eine Übersetzung zulässig sind.

Wenn der DeepL-Übersetzungsdienst aktiviert ist, können Sie für die Attribute Name, Beschreibung und Schlüsselwörter Übersetzungsvorschlage für andere Sprachen generieren lassen. Dazu muss lediglich ein sprachabhängiges Attribut in der aktiven Inhaltssprache gepflegt sein, das als Grundlage für den Übersetzungsvorschlag dient.

Die Option für den Übersetzungsvorschlag wird automatisch deaktiviert, wenn ein Eingabefeld bereits eine Eingabe enthält. Umgekehrt wird die Option automatisch aktiviert, wenn eine bestehende Eingabe eines Eingabefelds entfernt wird.

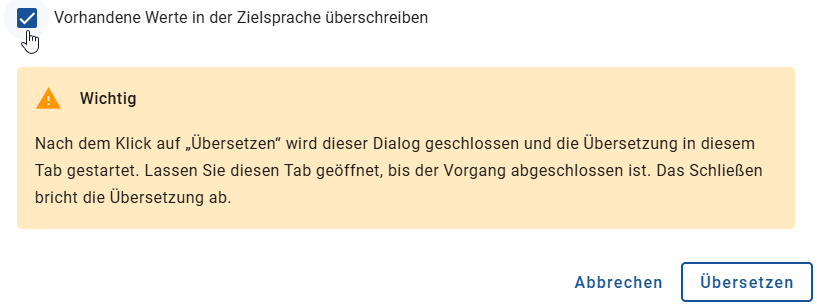

Wenn Sie eine Übersetzung für ein sprachabhängiges Attribut anfordern möchten, wählen Sie im jeweiligen Eingabefeld die Option Übersetzungsvorschlag erstellen aus. Dadurch wird eine Anfrage an die DeepL API gesendet, die automatisch Übersetzungsvorschläge generiert.

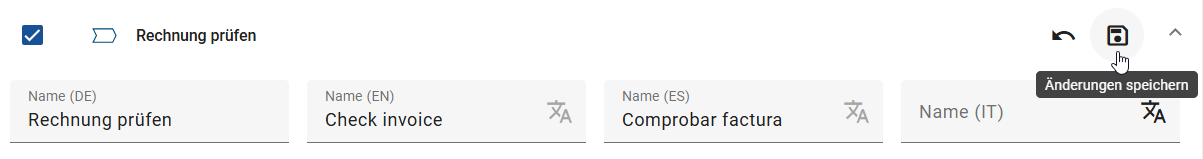

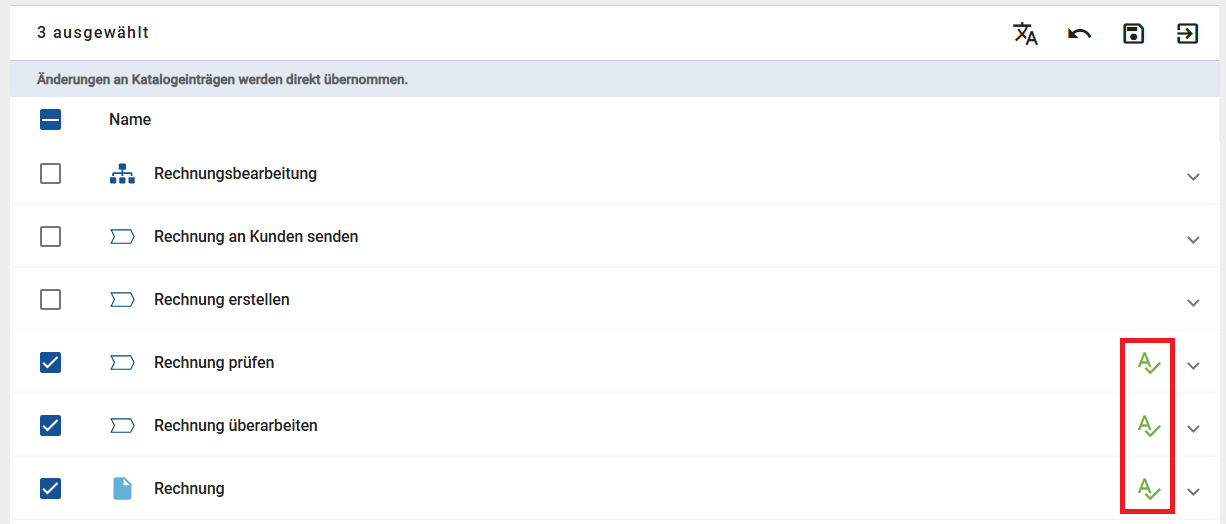

Um die Übersetzungen zu speichern, klicken Sie auf Änderungen speichern. Andernfalls können Sie die Änderungen verwerfen.

Der Screenshot zeigt die Option "Änderungen speichern" im Übersetzungsmodus.

Bemerkung

Sie werden über einen entsprechenden Hinweis im jeweiligen Eintrag auf nicht gespeicherte Änderungen hingewiesen.
